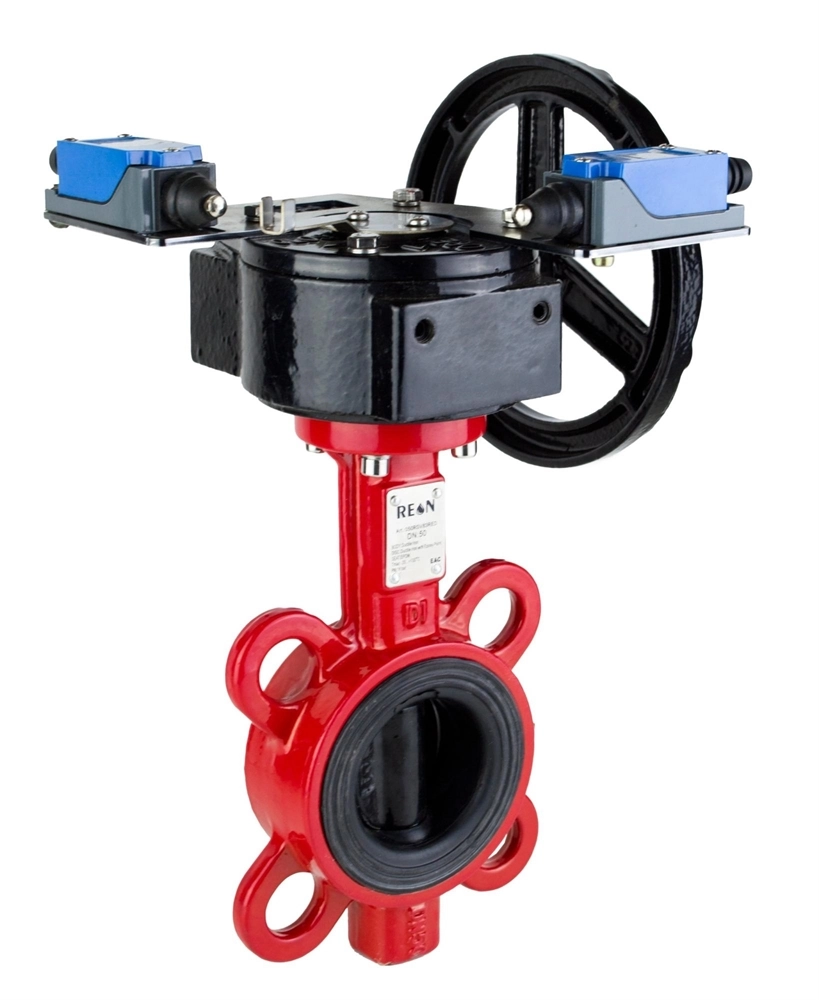

Дисковый поворотный затвор с редуктором REON тип RSV811-GEAR-КВ DN 150 в комплекте с концевыми выключателями
Цены на сайте с НДС, руб.
- Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
- Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
- Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ
Описание
Дисковый поворотный затвор является арматурой общего назначения, используется в различных отраслях в качестве запорного или регулирующего устройства.Область применения
Дисковые поворотные затворы в основном применяются в системах холодного и горячего водоснабжения, а также в системах отопления, вентиляции и кондиционирования. Седловое уплотнение и диск затвора устойчивы к теплоносителям на базе гликолевых и спиртовых антифризов, а также устойчивы к щелочным и нейтральным средам (воздух, азот и т.п.).
Технические характеристики
| 1 | Номинальный диаметр, DN | 100-400 мм |
| 2 | Максимальное давление, РN | 16 бар |
| 3 | Диапазон допустимых температур | От -15˚С до +130˚С |
| 4 | Рабочая температура | От -15˚С до +115˚С |
| 5 | Максимальная температура | От -15˚С до +130˚С (кратковременно) |
| 6 | Тип присоединения | Межфланцевый |
| 7 | Класс герметичности | А по ГОСТ 9544-2015 |
| 8 | Ответные фланцы | Рекомендуется использовать фланцы воротниковые ГОСТ 12821-80 |
| Выключатель RUICHI KZ-8111 | ||
| Внешний вид | Технические характеристики | |
|
Степень защиты | IP64 |
| Материал корпуса | корпус - Al-Zn сплав; крышка и головка - пластмасса | |
| Количество циклов коммутации | не менее 300 000 | |
| Номинальный ток, А | 5 при 250 VАС; 0,4 при 115 VDC | |
| Диапазон рабочих температур, °C | -20...+60 | |
| Контактное сопротивление, мОм | не более 15 | |
| Схема подключения |
|
|
ВНИМАНИЕ, ВАЖНАЯ ИНФОРМАЦИЯ!
-
Использование фланцев с внутренним диаметром меньше номинального диаметра заслонки может привести к блокировке диска, что в свою очередь вызовет серьезное повреждение диска поворотного затвора (рис. 1).
-
В случае использования фланцев с внутренним диаметром больше номинального диаметра затвора фланцы не будут полностью закрывать седловое уплотнение, что может привести к повреждению и деформации седлового уплотнения (рис. 2).
-
Перед началом монтажа важно убедиться, что внутренний диаметр фланцев соответствует номинальному диаметру дискового поворотного затвора (рис. 3).
Положение на трубопроводе и процесс установки
-
Фланцы должны располагаться плоскопараллельно по отношению друг другу на расстоянии, обеспечивающем свободное (без лишних усилий) размещение между ними затвора.
-
2. При установке дисковых поворотных затворов прокладки не используются.
-
Для уменьшения износа седлового уплотнения и в целом увеличения срока службы поворотный затвор рекомендуется устанавливать в горизонтальном положении штока (±30°), особенно при применении затворов в средах, содержащих абразивные частицы.
-
Перед установкой необходимо произвести осмотр уплотнительных поверхностей фланцев. На них не должно быть забоин, раковин, заусенцев, а также других дефектов поверхностей.
-
Перед началом монтажа диск поворотного затвора необходимо немного приоткрыть, но так, чтобы диск не выходил за корпус дискового поворотного затвора (рис. 4).
-
Отцентрируйте поворотный затвор и слег- ка закрутите болты (шпильки), но не затягивайте их. Откройте диск поворотного затвора до положения «полностью открыто» (рис. 5).
-
Затяните болты (шпильки) так, чтобы фланцы и корпус (металлическая часть) затвора соприкасались. Затяжка болтов на межфланцевых соединениях должна быть равномерной по всему пери- метру. Медленно закройте и откройте дисковый поворотный затвор. Если установка затвора была проведена правильно, затвор должен свободно открываться и закрываться (рис. 6).
-
Максимальная температура+130°С (кратковременно)
-
Максимальное давление16
-
Рабочая температураот -15ºС до +115ºС
-
Размерный ряд серии100-400
-
Тип (серии)RSV811-GEAR-КВ
