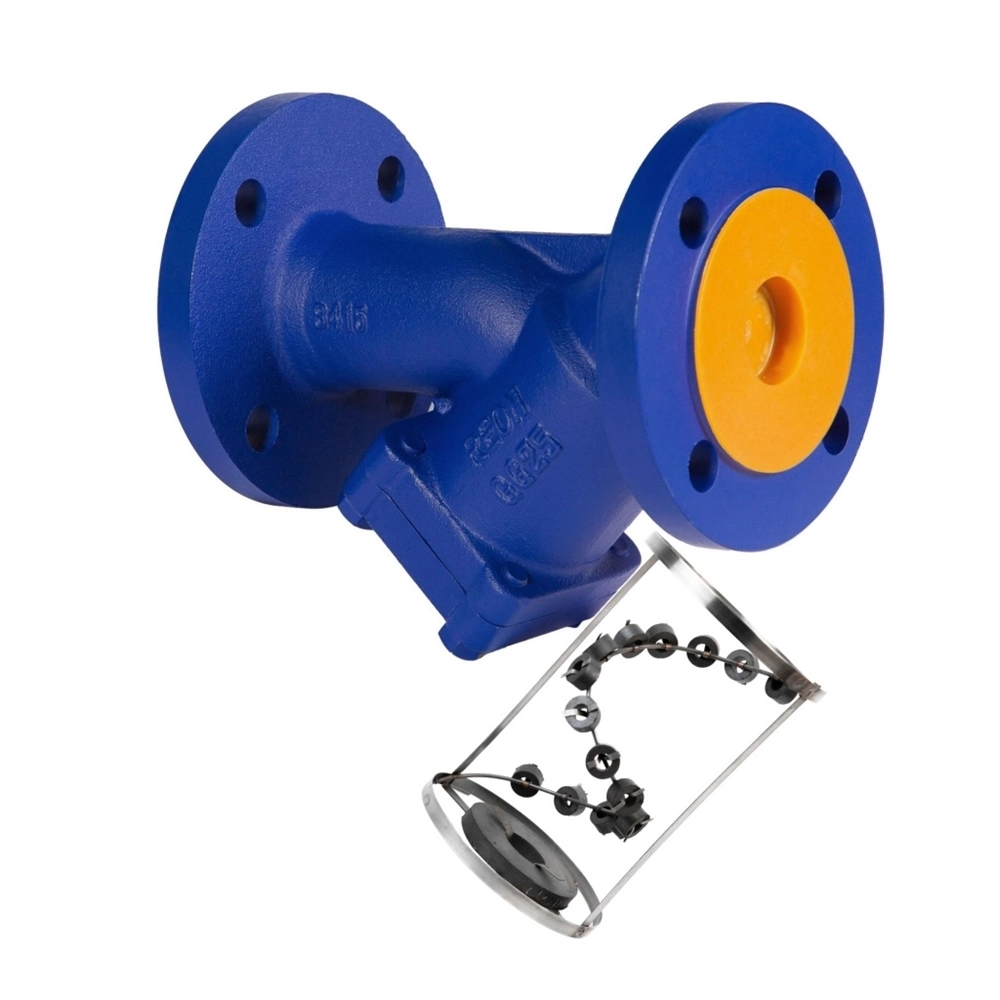

Фильтр сетчатый чугунный REON тип RSV05 с магнитной вставкой DN 65 PN16

Описание

Фильтр сетчатый чугунный с магнитной вставкой предназначен для механической очистки рабочей среды от твердых частиц, а магнитная вставка улавливает намагниченные частицы.

Область применения

Фильтр сетчатый чугунный применяется в системах холодного и горячего водоснабжения, отопления, пара и нейтральных сред.

Технические характеристики

1	Номинальный диаметр, DN	15-400 мм
2	Максимальное давление, PN	16 бар
3	Максимальная температура	До 300°С
4	Присоединение	Фланцевое

Габаритные и присоединительные размеры



Артикул	DN	Размеры, мм				Размер ячейки сетки, мм	Размер резьбы крышки, мм	Масса, кг
		L	H	H1	D
015RSV05	15	130	115	68	95	0,8	М30×1.5	1,8
020RSV05	20	150	120	68	105		М30×1.5	2,5
025RSV05	25	160	130	73	115		М33×1.5	3,2
032RSV05	32	180	150	80	140		М36×1.5	4,8
040RSV05	40	200	170	95	150		М42×2	5,9
050RSV05	50	230	210	128	165			9,2
065RSV05	65	290	240	148	185			13,2
080RSV05	80	310	280	180	200			17,3
100RSV05	100	350	320	210	220			26,2
125RSV05	125	400	350	225	250			39,5
150RSV05	150	480	390	248	285	1,5		56,6
200RSV05	200	600	530	360	340			92,7
250RSV05	250	730	630	428	405	2		144,7
300RSV05	300	850	750	520	460			197,8
350RSV05	350	980	950	690	520			321,8
400RSV05	400	1100	1050	760	580			392

Kv (м3/ч) фильтра чугунного

DN	15	20	25	32	40	50	65	80
Kv	5,7	10,4	16,4	27,3	42	64,7	96	149
DN	100	125	150	200	250	300	350	400
Kv	223	347	480	853	1104	1450	1800	2200

Материалы конструкции

1	Корпус	Серый чугун GG25
2	Крышка	Серый чугун GG25
3	Сетка	Нержавеющая сталь AISI304
4	Сливная пробка*	Сталь
5	Вставка магнитная	Нержавеющая сталь AISI304, магниты ферритовые

* имеется на фильтрах DN 50-400

Диаграмма перепада давления

Диаграмма зависимости «Температура-Давление»

Условия монтажа

• Фильтр сетчатый на горизонтальном трубопроводе устанавливается в горизонтальном положении крышкой вниз. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
• На горизонтальном паропроводе (без конденсатоотводчика в крышке) фильтр устанавливается крышкой  вбок параллельно земле. Другая пространственная ориентация может привести к заполнению стакана конденсатом, что грозит снижением пропускной способности фильтра практически до нуля, гидроудара-ми и/или запиранием паропроводной водяной (конденсатной) пробкой
• Направление потока среды должно совпадать со стрелкой на корпусе фильтра.
• Затяжку крепежных болтов необходимо осуществлять равномерно.

Условия эксплуатации

• Для быстрой очистки фильтра сетчатого от накопившихся загрязнений можно использовать сливную пробку, расположенную на крышке фильтра.
• Для удобства обслуживания фильтра без отключения системы вместо пробки возможна установка сливного крана. В случае отсутствия такого крана, пробку можно открывать только при отключенной системе.
• В зависимости от качества рабочей среды и требований к условиям эксплуатации защищаемого оборудования, фильтр должен подвергаться сервисному обслуживанию, как правило, не реже одного раза в год.
• Для полной очистки фильтра необходимо снять крышку и извлечь сетку. Затем сетку необходимо промыть под струей воды для удаления посторонних частиц. При последующей установке крышки рекомендуется использовать новую прокладку.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре: -40…+65°С.

• Не допускается попадание посторонних предметов внутрь или падение фильтра.
• Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
• При транспортировке корпус фильтра REON должен быть защищен от повреждений.

Внимание!

• Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
• Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.
