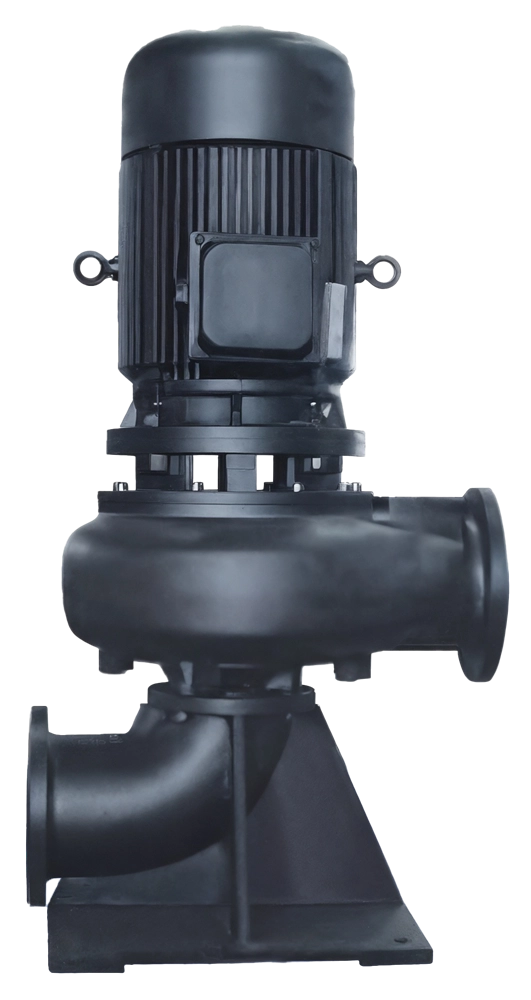

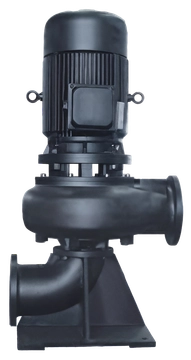

Канализационный насос сухой установки WELLMIX 50 WL 15-16-1.5

ОБЩАЯ ИНФОРМАЦИЯ

Насосы серии WL - это канализационные насосы «сухой» вертикальной установки. Предназначены для перекачивания чистой воды, загрязненных жидкостей, канализационных стоков в коммунальной и промышленной областях.
Присоединительный размер - от 50 до 600 мм.
Номинальная производительность составляет от 8 до 8000 м3/ч, номинальный напор - от 5 до 62 м. Свободный проход (максимальный размер перекачиваемых твёрдых частиц) - от 8 до 180 мм.
Температура перекачиваемой жидкости - до +80 °С, рН - от 4 до 10.
Мощность электродвигателей составляет от 0,75 до 315,0 кВт, количество полюсов электродвигателей - от 2 до 10.

ОСОБЕННОСТИ КОНСТРУКЦИИ

Канальные рабочие колеса, изготовленные из чугуна или нержавеющей стали, имеют большой свободный проход и обеспечивают перекачивание различных жидкостей плотностью до 1200 кг/м3, содержащих твердые и волокнистые предметы, температурой до 80 °С.
Насосы оснащаются электродвигателями с классом защиты lp55.
– рабочие колёса канального типа
– материал рабочих колёс - чугун или нержавеющая сталь
– большой свободный проход
– плотность перекачиваемой жидкости - до 1200 кг/м3
– температура перекачиваемой жидкости - до +80 С
– насосы оснащаются электродвигателями с классом защиты lP55.

ОБЛАСТИ ПРИМЕНЕНИЯ

– хозяйственно-бытовые сточные воды
– дождевые сточные воды
– промышленные стоки
– дренаж на объектах строительства
– дренаж на промышленных предприятиях
– очистка сточных вод

КОНСТРУКЦИЯ

Деталь	Материал
Верхняя крышка	Чугун (cast iron) G20
Подшипник	Сталь
Корпус статора и обмотка	сталь /медь
Ротор	Нержавеющая сталь / SS 420
Корпус двигателя	Чугун (cast iron) G20
Механическое уплотнение вала	Углерод – кремний (carbon – silicon)
Рабочее колесо	Чугун (cast iron) G20
Корпус /улитка насоса	Чугун (cast iron) G20
Патрубок 90 градусов с фланцами	Чугун (cast iron) G20

Модель	Артикул	Q ном, м³/ч	Н ном, м	Р1, кВт	P2, кВт	NPSH ном, (м)	КПД, ном	Число полюсов	Св. проход, мм	Масса, кг
50WL 15-8-0.75	30089999	15	8	0,75	0,63	1,1	52	2	30	30
50WL 15-12-1.1	30089998	15	12	1,1	0,94	1,2	52	2	30	32
50WL 15-16-1.5	30089997	15	16	1,5	1,3	1,3	52	2	30	40
50WL 15-22-2.2	30089996	15	22	2,2	1,7	1,4	52	2	30	45
50WL 15-30-3	30089995	15	30	3	2,5	1,4	50	2	30	55

Модель	Артикул	Q ном, м³/ч	Н ном, м	Р1, кВт	P2, кВт	NPSH ном, (м)	КПД, ном	Число полюсов	Св. проход, мм	Масса, кг
50WL 25-25-4	30089994	25	25	4	3,5	2	48	2	30	65
50WL 25-32-5.5	30089993	25	32	5,5	4,5	2	48	4	30	90
50WL 25-36-7.5	30089992	30	36	7,5	6,1	2,3	48	4	30	105

Модель	Фланец всасывающего патрубка					Фланец напорного патрубка					L1
	D1	D2	D3	D4	n-ød1	D5	D6	D7	D8	n-ød2
50WL 15-8-0.75	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	200
50WL 15-12-1.1	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	200
50WL 15-16-1.5	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	200
50WL 15-22-2.2	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	225
50WL 15-30-3	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	225
50WL 25-25-4	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	280
50WL 25-32-5.5	50	90	110	140	4-ø13,5	50	90	110	140	4-ø13,5	280
50WL 25-36-7.5	50	90	110	140	4-ø13,5	65	90	110	140	4-ø13,5	250

Модель	D1	Колено на всасывающей стороне							Прямая труба на всасывающей стороне
		H1	H2	H	L2	CxC	BxB	n-øа	DxD	EEx	n-øb	H1	H2	H	J
50WL 15-8-0.75	50	260	90	595	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	130	40	465	100
50WL 15-12-1.1	50	260	90	610	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	130	40	480	100
50WL 15-16-1.5	50	260	90	635	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	130	40	505	100
50WL 15-22-2.2	50	265	90	685	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	135	40	555	100
50WL 15-30-3	50	265	90	705	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	135	40	575	100
50WL 25-25-4	50	280	90	860	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	150	40	730	100
50WL 25-32-5.5	50	280	90	860	180	250x250	300x300	4-ø15	250x250	300x300	4-ø15	150	40	730	100
50WL 25-36-7.5	50	280	100	705	180	265x265	305x305	4-ø15	265x265	305x305	4-ø15	140	40	565	120
