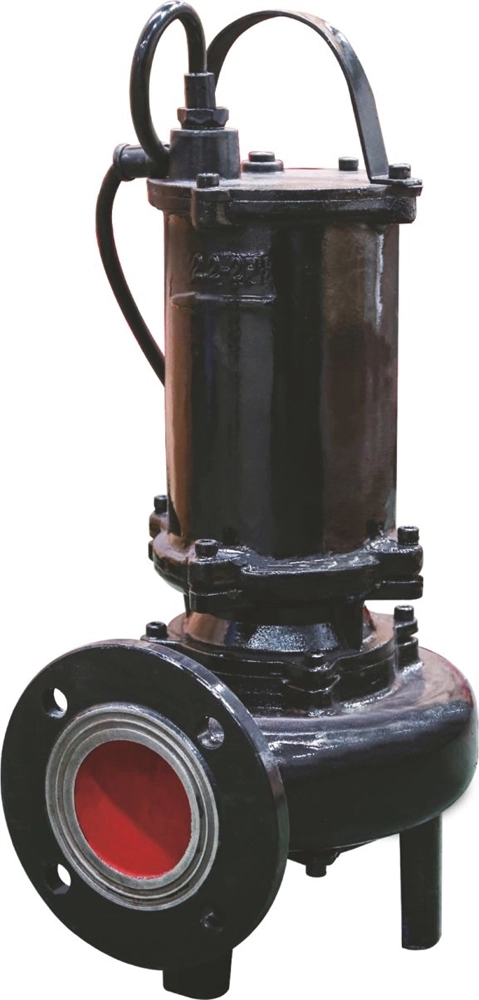

Канализационный насос Wellmix 150WQ160-15-11 (11кВт, 380В, кабель 10м)

Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.

Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.

Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях

— Очистка сточных вод

Конструкция и материалы

№	Деталь	Материал
1	Крышка двигателя	Чугун
2	Корпус двигателя	Чугун
3	Вал	Сталь 45
4	Торцевое уплотнение двигателя	Графит / кабрид кремния Графит / карбид вольфрама
5	Корпус масляной камеры	Чугун
6	Торцевое уплотнение насоса	Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама
7	Рабочее колеса	Чугун
8	Корпус насоса	Чугун
9	Датчик воды в масле
10	Подшипник вала
11	Электродвигатель
12	Подшипник вала
13	Кабельный ввод

Гидравлические характеристики

Модель	Артикул	P, кВт	Ǫном, м³/ч	Hном, м	Масса, кг	Длина кабеля, м
150WQ150-7-5,5	19089980	5,5	150	7	82	10
150WQ150-10-7,5	19089979	7,5	150	10	85	10
150WQ160-15-11	19089978	11	160	15	225	10

Габаритные размеры

Модель	D	A	D1	D2	D3	N1-d1	H	H1	H2	H3	h	C
150WQ150-7-5,5	150	389	202	265	225	8-17,5	675	485	150	745	35	125
150WQ150-10-7,5	150	389	202	265	225	8-17,5	675	485	150	745	35	125
150WQ160-15-11	150	528	202	265	225	8-17,5	1175	485	150	1040	35	125
Модель	E	F	G	J	Ǫ	N2-d2	M	P	R	S	I	BxL
150WQ150-7-5,5	260	90	468	480	500	4-20,0	440	400	146	186	635	950x750
150WQ150-10-7,5	260	90	468	480	500	4-20,0	440	400	146	186	635	950x750
150WQ160-15-11	260	90	575	480	500	4-20,0	440	400	210	260	810	1100x800
