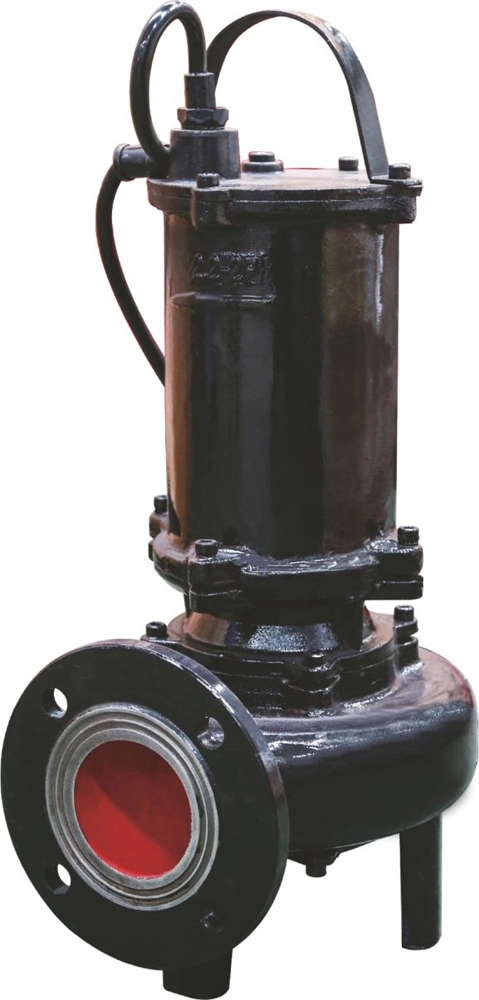

Канализационный насос Wellmix 80WQ50-25-5.5 (5,5кВт, 380В, кабель 10м)

Общее описание
WQ – погружные канализационные насосы. Производительность находится в диапазоне от 15 до 160 м3/ч, напор – от 8 до 30 м. Мощность электродвигателя – от 1,1 до 11,0 кВт.
Перекачиваемая среда – сточные воды, в том числе с содержанием твёрдых частиц и длинноволокнистых включений. Температура перекачиваемой среды – до +40°С, плотность – до 1050 кг/м³, значение рН – от 5 до 9.

Особенности конструкции
Двойное торцевое уплотнение.
Масляное наполнение камеры уплотнения с датчиком утечки воды. Охлаждение двигателя в окружающую среду – перекачиваемую жидкость. Встроенные в статор датчики для предотвращения перегрева.
Возможность использования с автоматическими трубными муфтами.

Область применения
— Хозяйственно-бытовые сточные воды
— Дождевые сточные воды
— Промышленные стоки
— Дренаж на объектах строительства
— Дренаж на промышленных предприятиях
— Очистка сточных вод

Конструкция и материалы

№	Деталь	Материал
1	Крышка двигателя	Чугун
2	Корпус двигателя	Чугун
3	Вал	Сталь 45
4	Торцевое уплотнение двигателя	Графит / кабрид кремния Графит / карбид вольфрама
5	Корпус масляной камеры	Чугун
6	Торцевое уплотнение насоса	Карбид кремния / карбид вольфрама Карбид вольфрама / карбид вольфрама
7	Рабочее колеса	Чугун
8	Корпус насоса	Чугун
9	Датчик воды в масле
10	Подшипник вала
11	Электродвигатель
12	Подшипник вала
13	Кабельный ввод

Гидравлические характеристики

Модель	Артикул	P, кВт	Ǫном, м³/ч	Hном, м	Масса, кг	Длина кабеля, м
80WQ50-8-2,2	19089989	2,2	50	8	35	10
80WQ50-10-3	19089988	3	50	10	36	10
80WQ50-15-4	19089987	4	50	15	51	10
80WQ50-20-5,5	19089986	5,5	50	20	71	10
80WQ50-25-5,5	19089985	5,5	50	25	72	10

Габаритные размеры

Модель	D	A	D1	D2	D3	N1-d1	H	H1	H2	H3	h	C
80WQ50-8-2,2	80	268	128	190	150	4-17,5	574	275	80	560	25	70
80WQ50-10-3	80	283	128	190	150	4-17,5	606	275	80	581	25	70
80WQ50-15-4	80	298	128	190	150	4-17,5	635	275	80	573	25	70
80WQ50-20-5,5	80	349	128	190	150	4-17,5	648	275	80	601	25	70
80WQ50-25-5,5	80	349	128	190	150	4-17,5	648	275	80	601	25	70
Модель	E	F	G	J	Ǫ	N2-d2	M	P	R	S	I	BxL
80WQ50-8-2,2	175	90	365	290	340	4-20,0	255	260	101	128	480	850x700
80WQ50-10-3	175	90	365	290	340	4-20,0	255	260	113	128	480	850x700
80WQ50-15-4	175	90	375	290	340	4-20,0	255	260	118	130	492	850x700
80WQ50-20-5,5	175	90	405	290	340	4-20,0	255	260	130	137	531	900x750
80WQ50-25-5,5	175	90	405	290	340	4-20,0	255	260	130	137	531	900x750
