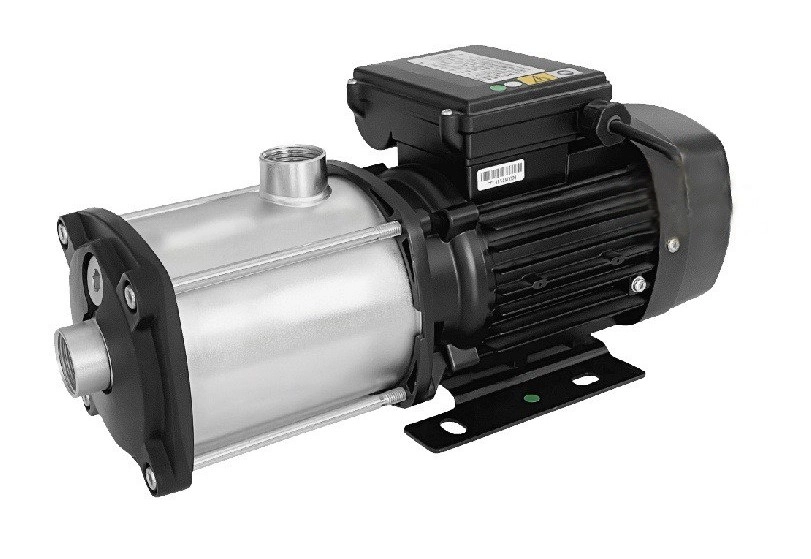

Многоступенчатый насос Wellmix CMI 2-70-BQCE (1х220В, 1кВт)

ОБЩИЕ СВЕДЕНИЯ

CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.

–    все компоненты гидравлической части выполнены из нержавеющей стали
–    многоступенчатые камеры с рабочими колеса находятся в едином корпусе
–    рабочие колеса смонтированы на единый вал с электродвигателем
–    компактные габаритные размеры

–    перекачивание воды в системах водоснабжения;
–    повышение давления в высотных зданиях, промышленных установках;
–    перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
–    перекачивание производственных технологических жидкостей;
–    перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
–    системы пожаротушения.

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.

КОНСТРУКЦИЯ

№	Наименование	№	Наименование
1	Транспортировочная заглушка	12	Рабочее колесо
2	Заглушка	13	Промежуточная рабочая камера
3	Уплотнительное кольцо	14	Длинная втулка
4	Стяжной болт	15	Диффузор
5	Передняя крышка насоса	16	Короткая втулка
6	Корпус насоса	17	Шайба
7	Уплотнительное кольцо	18	Торцевое уплотнение
8	Гайка	19	Уплотнительное кольцо
9	Гравёр	20	Задняя крышка насоса
10	Гайка прижимная	21	Электродвигаель
11	Первая рабочая камера

ЭЛЕКТРОДВИГАТЕЛЬ
Насосы CMI оснащаются электродвигателями закрытого типа с вентиляторным охлаждением. Частота вращения вала составляет 2900 об/мин, мощность - от 0,25 до 4,0 кВт.
Питание электродвигателя осуществляется от сети с напряжением 220В или 380В и частотой 50 Гц. Степень пыле- и влагозащиты: IP55, класс изоляции F.
Класс энергоэффективности 1-фазных двигателей – IE1, 3-фазных – IE2.

• Дата обновления транзитов

  14.09.2026 05:45:38
• Максимальная температура окружающей среды, °С

  50
• Максимальный напор,м

  65
• Масса,кг

  13
• Материал корпуса

  Нержавеющая сталь AISI304
• Материал рабочего колеса

  Нержавеющая сталь AISI 304
• Мощность,кВт

  1
• Напряжение, В

  220
• Патрубок на напорной стороне

  1"
• Патрубок на стороне всасывания

  1"
• Рабочее давление

  10
• Расход, м3/ч

  2
• Стандарт присоединения

  Резьба G
• Тип насоса

  Горизонтальный многоступенчатый
