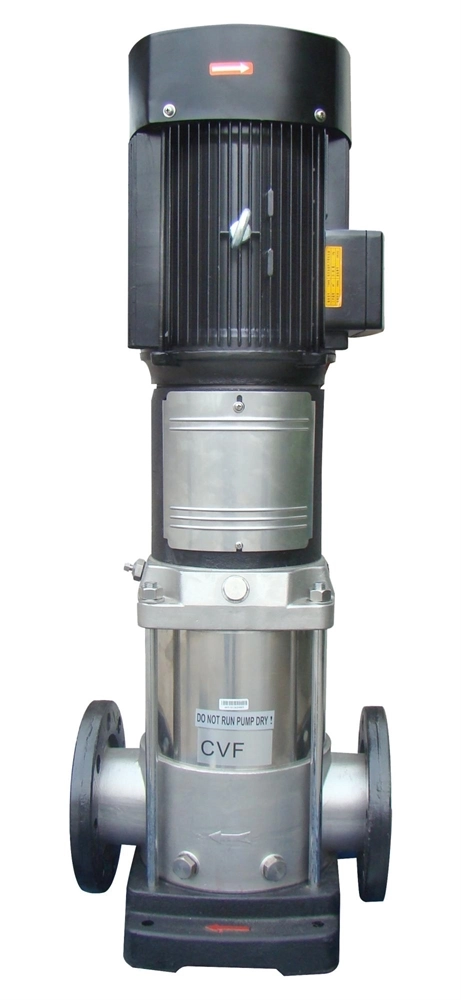

Многоступенчатый насос Wellmix CVF 1-12-0-HQCV (3х380В, 0,75 кВт)

Артикул:

WL 18019989

Категория

Насосы вертикальные многоступенчатые

Вес

кг.

Ед. измерения

шт

Наличие

Доставим сегодня

Рейтинг

0 отзывов

Количество

125 405

₽/шт

Получить оптовую цену

Цены на сайте с НДС, руб.

Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	0,4	0,6	0,8	1,0	1,2	1,4	1,6	1,8	2,0	2,2
CVF 1-2	0,37	H (м)	12	11,8	11,5	11	11	10,5	9,8	9,2	8,5	7,8
CVF 1-3	0,37		17,5	17	16,8	16,5	16	15,5	14	13,5	12	10,5
CVF 1-4	0,37		23,5	23	22,5	22	21	20,5	18,5	18	16,5	14
CVF 1-5	0,37		29	28,5	28	27,5	26,5	26	24	23	20,5	17,5
CVF 1-6	0,37		35	34,5	34	33	32	31	28	27	25	22
CVF 1-7	0,37		41	40	39	38,5	37	35	33	32	29	25
CVF 1-8	0,55		46,5	46	45,5	44	42	40	38	36	33	29
CVF 1-9	0,55		52	51,5	51	49,5	47,5	46	44	41	37	34
CVF 1-10	0,55		58	57,5	57	56	54	52	48	46	41,5	37
CVF 1-11	0,55		65	63	62,5	61	59	56	54	50	46	40
CVF 1-12	0,75		70	69	68	66	64	62	58	55	49	43
CVfF 1-13	0,75		75	74,5	74	72	69	66	63	59	54	47
CVF 1-15	0,75		87	86	85	84	80,5	77	72	68	62	53
CVF 1-17	1,1		99	97,5	97	95	91	87	81,5	77	69	59
CVF 1-19	1,1		110,5	109	108	106	101	97	91	86	78	66
CVF 1-21	1,1		122	120,5	119,5	116	112	108	101	95	86	73
CVF 1-23	1,1		135	132,5	130	126	122	117	111	104	94	80
CVF 1-25	1,5		147	144	141	138	133	128	121	114	103	87
CVF 1-27	1,5		158	156	154	150	144	138	130	121	112	96
CVF 1-30	1,5		175	173	171	166	160	154	145	136	124	108
CVF 1-33	2,2		193	191	188	183	176	170	160	150	136	120
CVF 1-36	2,2		212	209	205	200	192	184	174	164	150	133

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Торцевое уплотнение вала
5	Вал	Нержавеющая сталь	1.4507	AISI 420
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Нержавеющая сталь	1.4301	AISI 304
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM
14	Плита-основание	Чугун	EN-JL 1030	ASTM 25B
15	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304

Габаритный чертеж

Размеры и масса

Модель	Размер, мм					Масса, кг
Модель	B1	B2	B1+B2	D1	D2	Масса, кг
CVF 1-2	262	205	467	133	102/124	20
CVF 1-3	280	205	485	133	102/124	20
CVF 1-4	298	205	503	133	102/124	21
CVF 1-5	316	205	521	133	102/124	21
CVF 1-6	334	205	539	133	102/124	21
CVF 1-7	352	205	557	133	102/124	22
CVF 1-8	370	205	575	133	102/124	22
CVF 1-9	388	205	593	133	102/124	23
CVF 1-10	406	205	611	133	102/124	24
CVF 1-11	424	205	629	133	102/124	25
CVF 1-12	442	205	647	133	102/124	26
CVF 1-13	460	205	665	133	102/124	27
CVF 1-15	496	205	701	133	102/124	28
CVF 1-17	538	241	779	154	111/133	31
CVF 1-19	574	241	815	154	111/133	32
CVF 1-21	610	241	851	154	111/133	33
CVF 1-23	646	241	887	154	111/133	34
CVF 1-25	682/690	241/293	923/983	154/177	111/144,5	40
CVF 1-27	718/726	241/293	959/1019	154/177	111/144,5	41
CVF 1-30	772/780	241/293	1013/1073	154/177	111/144,5	42
CVF 1-33	834	275/293	1109/1127	177	116/144,5	45
CVF 1-36	888	275/293	1163/1181	177	116/144,5	46

Многоступенчатый насос Wellmix CVF 1-12-0-HQCV (3х380В, 0,75 кВт) сертифицирован производителем , передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.

Характеристики:

Максимальная температура окружающей среды, °С

40
Максимальный напор,м

66
Масса,кг

26
Материал корпуса

нержавеющая сталь AISI 304
Материал рабочего колеса

Нержавеющая сталь AISI 304
Монтажная длина,мм

250
Мощность,кВт

0.75
Напряжение, В

380
Патрубок на напорной стороне

DN 32
Патрубок на стороне всасывания

DN 32
Рабочее давление

25
Расход, м3/ч

1
Стандарт присоединения

Фланец DIN
Тип двигателя

3 фазы
Тип насоса

Вертикальный многоступенчатый центробежный насос
