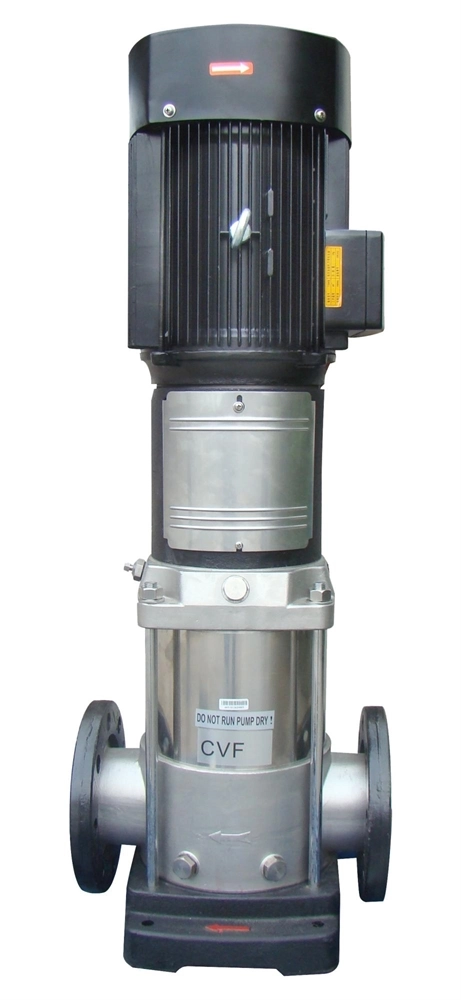

Многоступенчатый насос Wellmix CVF 90- 6-2-HQCV (3х380В, 45.0кВт)

Артикул:

WL 18019776

Категория

Насосы вертикальные многоступенчатые

Вес

кг.

Ед. измерения

шт

Наличие

Доставим сегодня

Рейтинг

0 отзывов

Количество

1 446 800

₽/шт

Получить оптовую цену

Цены на сайте с НДС, руб.

Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ

Насосы CVF представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение

Фильтрация и перекачивание воды для станций водоснабжения
Распределение воды из гидроузла
Повышение давления в магистральных трубопроводах
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.
Повышение давления в промышленных установках

Промышленность

Повышение давления:

в системах водоснабжения для технологических целей
в моечных установках и системах очистки
на автомойках
в системах пожаротушения

Перекачивание жидкости:

в системах охлаждения и кондиционирования воздуха
в системах питания котлов и удаления конденсата
в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)
в рыбоводстве

Перекачивание:

растворов масел и спиртов
гликолей и охлаждающих жидкостей

Водоочистка плавательных бассейнов

Ирригация

Гидромелиорация полей (орошение)
Дождевальные установки
Капельное орошение

Диаграмма характеристик

Таблица характеристик

Модель	Мощность P₂ (кВт)	Q (м³/ч)	50	60	70	80	85	90	100	110
CVF 90-1-1	8,5	H (м)	22	20	18	16	15	13	10	6
CVF 90-1	7,5		30	27	25	23	21	19	15	11
CVF 90-2-2	11		41	39	36	32	30	28	22	15
CVF 90-2	15		56	53	49	45	43	40	35	30
CVF 90-3-2	18,5		68	65	60	55	52	49	41	33
CVF 90-3	22		83	79	73	67	64	61	54	47
CVF 90-4-2	30		98	93	87	80	76	72	62	50
CVF 90-4	30		110	105	100	92	88	84	75	65
CVF 90-5-2	37		126	120	113	105	100	95	83	68
CVF 90-5	37		140	133	126	117	113	107	95	83
CVF 90-6-2	45		155	148	139	129	124	118	104	87
CVF 90-6	45		168	160	151	141	135	130	117	103

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Муфта вала
3	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
4	Вал	Нержавеющая сталь	1.4507	AISI 431
5	Торцевое уплотнение вала
6	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
7	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
8	Блок рабочих колес	Нержавеющая сталь	1.4301	AISI 304
9	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
10	Основание	Нержавеющая сталь	1.4301	AISI 304
11	Щелевое уплотнение	PTFE
12	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
13	Уплотнение кожуха	EPDM/FKM
14	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304
15	Плита-основание	Чугун	EN-JL 1030	ASTM 25B

Габаритный чертеж

Размеры и масса

Модель	Размер, мм						Масса, кг
Модель	B1	B2	B1+B2	D	D1	D2	Масса, кг
CVF 90-1-1	571	430	1001	300	260	208	120
CVF 90-1	571	430	1001	300	260	208	122
CVF 90-2-2	773	490	1263	350	330	255	165
CVF 90-2	773	490	1263	350	330	255	198
CVF 90-3-2	865	550	1415	350	330	255	212
CVF 90-3	865	590	1455	350	360	285	265
CVF 90-4-2	957	660	1617	400	420	310	348
CVF 90-4	957	660	1617	400	420	310	348
CVF 90-5-2	1049	660	1709	400	420	310	375
CVF 90-5	1049	660	1709	400	420	310	375
CVF 90-6-2	1141	700	1841	450	470	345	438
CVF 90-6	1141	700	1841	450	470	345	438

Многоступенчатый насос Wellmix CVF 90- 6-2-HQCV (3х380В, 45.0кВт) сертифицирован производителем , передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.

Характеристики:

Максимальная температура окружающей среды, °С

40
Максимальный напор,м

118
Масса,кг

438
Материал корпуса

нержавеющая сталь AISI 304
Материал рабочего колеса

Нержавеющая сталь AISI 304
Монтажная длина,мм

380
Мощность,кВт

45
Напряжение, В

380
Патрубок на напорной стороне

DN 100
Патрубок на стороне всасывания

DN 100
Рабочее давление

25
Расход, м3/ч

90
Стандарт присоединения

Фланец DIN
Тип двигателя

3 фазы
Тип насоса

Вертикальный многоступенчатый центробежный насос
