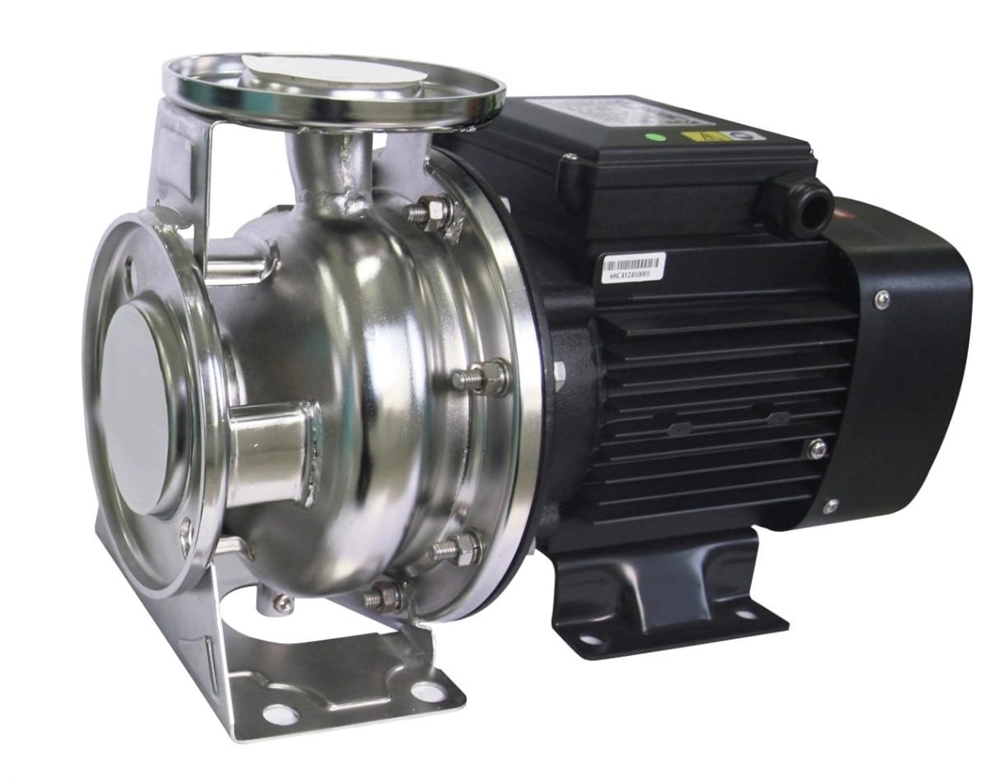

Моноблочный насос Wellmix NBS 50-32-200_3T_380_BQCE

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.

Области применения

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

№	Деталь	Материал
1	Электродвигатель
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	Нержавеющая сталь
5	Корпус насоса	Нержавеющая сталь
6	Вал насоса	Нержавеющая сталь
7	Дренажное отверстие	Нержавеющая сталь
8	Крышка насоса	Нержавеющая сталь

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Масса, кг
NBS 50-32- 200_3T_380_BQCE	27019993	12,5	32	3	380	38
NBS 50-32- 200_4T_380_BQCE	27019992	12,5	43	4	380	54
NBS 50-32- 200_5.5T_380_BQCE	27019991	12,5	52,5	5,5	380	62,3
NBS 50-32- 200_7.5T_380_BQCE	27019990	12,5	62,5	7,5	380	73,8

Размеры

Модель	Размеры, мм
	E	F	H	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	ØS	L1	L2	ØD1	Øk1	ØP1	ØD2	ØK2	ØP2
NBS 50-32- 200_3T_380_BQCE	300	456	340	160	180	279	80	70	118	190	240	45	109	100	12	160	190	165	125	96	140	100	76
NBS 50-32- 200_4T_380_BQCE	300	490	340	160	180	307	80	70	118	190	240	45	114	140	15	190	225	165	125	96	140	100	76
NBS 50-32- 200_5.5T_380_BQCE	300	532	340	160	180	322	80	70	118	190	240	45	122	140	15	190	230	165	125	96	140	100	76
NBS 50-32- 200_7.5T_380_BQCE	300	557	340	160	180	322	80	70	118	190	240	45	122	140	15	190	230	165	125	96	140	100	76
