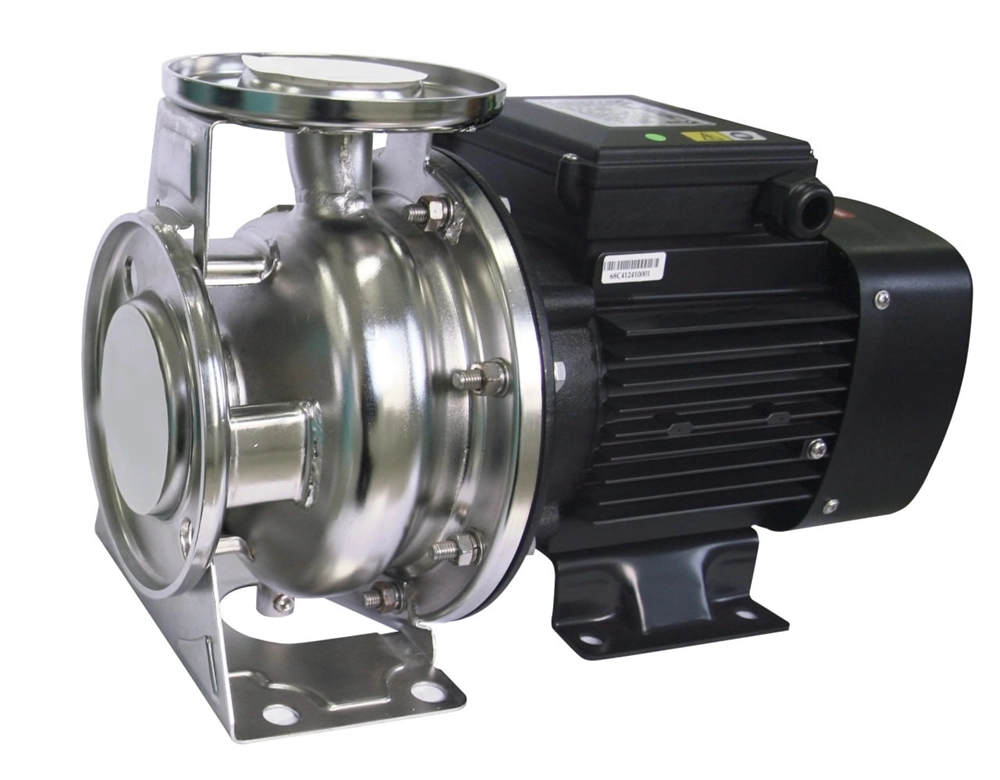

Моноблочный насос Wellmix NBS 80-65-200_18.5T_380_BQCE

NBS – серия моноблочных насосов с гидравлической частью из нержавеющий стали.
Насосы NBS предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Насосы являются одноступенчатыми несамовсасывающими с горизонтально расположенным валом, осевым всасывающим и радиальным напорным патрубками.
Присоединение трубопроводов к насосу фланцевое.
Номинальная подача насосов составляет от 12,5 до 160 м3/ч, напор от 11 до 70 м.
Температура перекачиваемой жидкости от -20 °С до +120 °С.

Области применения

— системы повышения давления в коммунальном водоснабжении
— системы повышения давления в производственных зданиях
— системы водоподготовки
— системы пожаротушения
— перекачивание жидкости в системах отопления, кондиционирования, вентиляции
— системы орошения
— циркуляция в климатических системах

№	Деталь	Материал
1	Электродвигатель
2	Уплотнение	EPDM
3	Торцевое уплотнение	Карбид кремния/графит/EPDM
4	Рабочее колесо	Нержавеющая сталь
5	Корпус насоса	Нержавеющая сталь
6	Вал насоса	Нержавеющая сталь
7	Дренажное отверстие	Нержавеющая сталь
8	Крышка насоса	Нержавеющая сталь

Размеры

Модель	Размеры, мм
	E	F	H	h1	h2	h3	a	m1	m2	n1	n2	B	C	D	e-ØS	L1	L2	ØD1	Øk1	ØP1	ØD2	ØK2	ØP2	n
NBS 80-65-160/11T	300	613	360	160	200	339	100	95	152	212	250	53	152	140	4- 15	216	255	200	160	132	185	145	115	4
NBS 80-65-160/15T	300	655	360	160	200	339	100	95	152	212	250	53	152	140	4- 15	216	255	200	160	132	185	145	115	4
NBS 80-65-200/18,5T	315	717	405	180	225	435	100	95	148	250	290	53	430	-	2- 15	254	354	200	160	132	185	145	115	4
NBS 80-65-200/22T	356	776	405	180	225	455	100	95	148	250	290	53	169	241	2- 15	279	355	200	160	132	185	145	115	4
NBS 80-65-200/30T	400	844	425	200	225	508	100	95	148	250	290	53	177	305	4- 15	318	386	200	160	132	185	145	115	4
