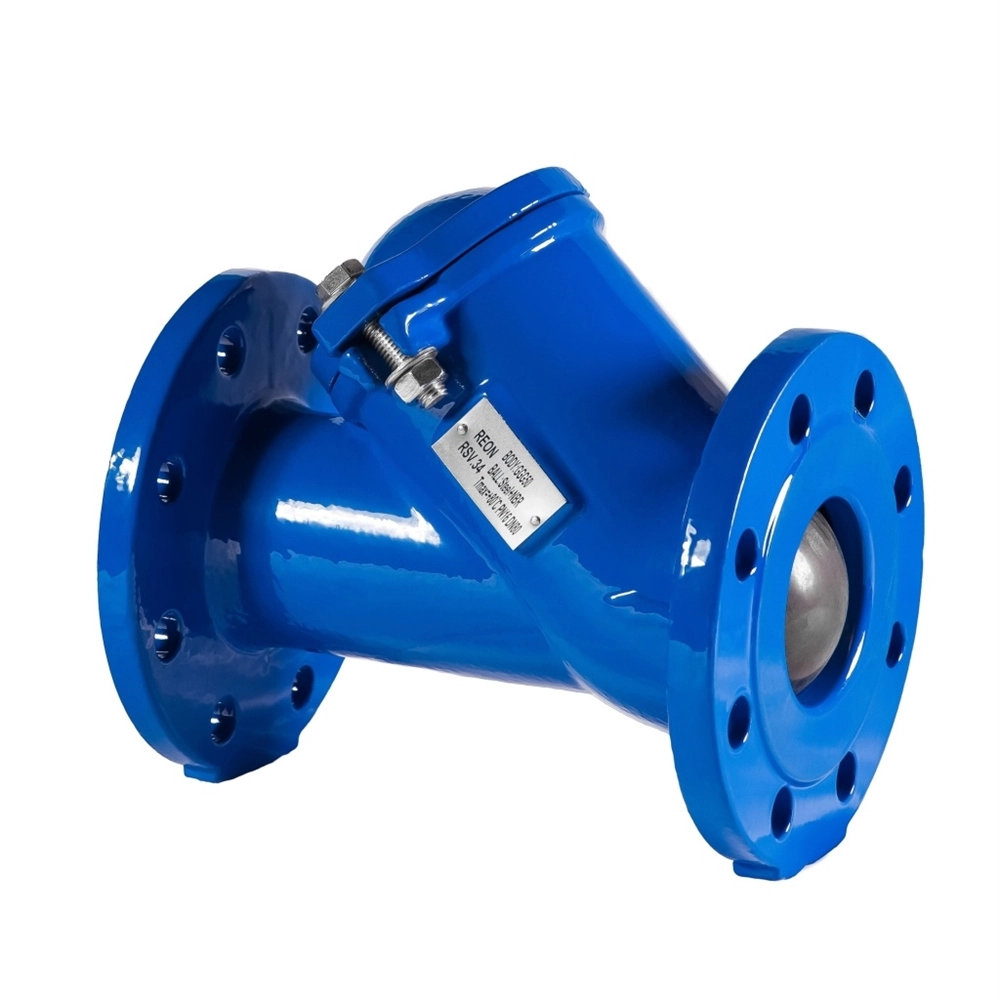

Обратный клапан шаровой фланцевый чугунный REON тип RSV35 DN 350 PN10

Артикул:

350rsv35

Категория

Клапаны обратные

Вес

кг.

Ед. измерения

шт

Наличие

Доставим сегодня на 1 складe (

шт

)

Рейтинг

0 отзывов

Количество

324 322,10

₽/шт

Получить оптовую цену

Цены на сайте с НДС, руб.

Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ

Описание

Обратный клапан шаровой используется для защиты трубопровода от обратного потока рабочей среды.

Область применения

Обратный клапан шаровой применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.

Технические характеристики

1	Номинальный диаметр, DN	40-600 мм
2	Максимальное давление, PN	10 бар
3	Рабочая температура	От -10°С до +70°С
4	Максимальная температура	+80°С
5	Присоединение	Фланцевое
6	Класс герметичности	АА (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

Артикул	DN	Размеры, мм							Масса, кг
Артикул	DN	L	D	D1	D2	n-d	B	H	Масса, кг
250RSV35	250	600	405	350	319	12-23	22	420	106
300RSV35	300	700	460	400	370	12-23	24,5	480	165
350RSV35	350	800	520	460	429	16-23	26,5	615	230
400RSV35	400	900	580	515	480	16-28	28	680	295
450RSV35	450	1000	640	565	548	20-28	30	791	422
500RSV35	500	1150	715	320	609	20-28	31,5	866	538
600RSV35	600	1350	840	725	720	20-31	36	1100	976

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG50
2	Шар	Сталь, покрытая NBR
3	Крышка	Высокопрочный чугун GGG50
4	Прокладка крышки	NBR
5	Болт	Нерж. сталь AISI304
6	Гайка	Нерж. сталь AISI304

Диаграмма перепада давления на чистой воде при условии горизонтальной установки

Kv (м³/ч) обратного клапана

DN	250	300	350	400	450	500	600
Kv	2310	4620	6290	8250	10250	12800	18500

Условия монтажа

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
Поток среды должен быть направлен по стрелке на корпусе клапана.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

Клапаны обратные REON не требуют постоянного ухода.
Периодически осматривайте клапан на предмет протечки среды.
Проверку клапана можно провести при замене трубопроводов.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия.
Проверку клапана можно провести при замене трубопроводов.
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.

Обратный клапан шаровой фланцевый чугунный REON тип RSV35 DN 350 PN10 сертифицирован производителем , передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.

Характеристики:

Максимальная температура

+80°С
Максимальное давление

10
Рабочая температура

От -10°С до +70°С
Размерный ряд серии

200-600
Тип (серии)

RSV35
