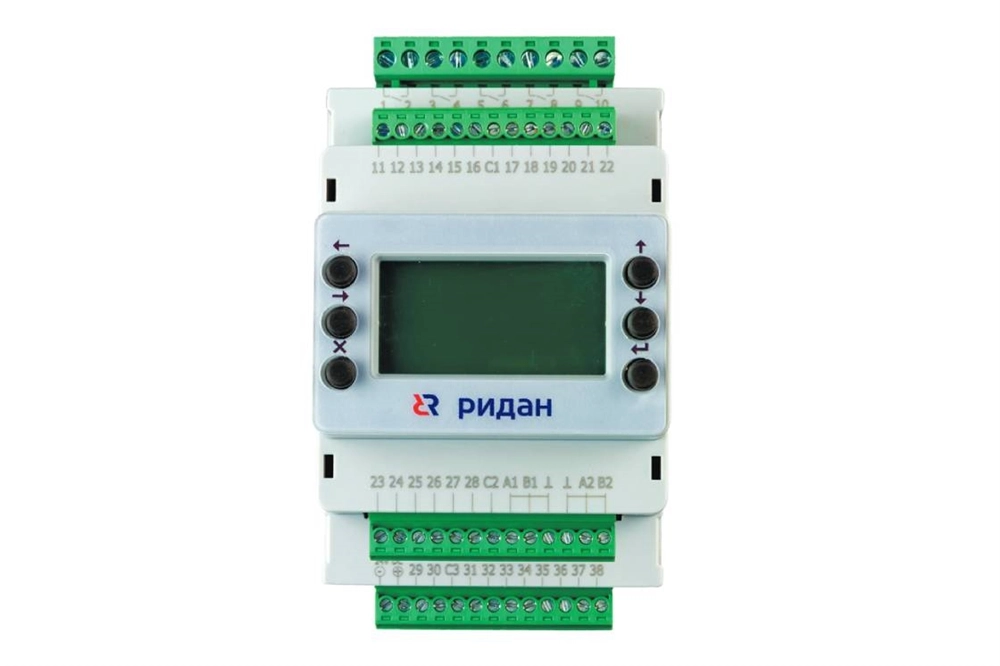

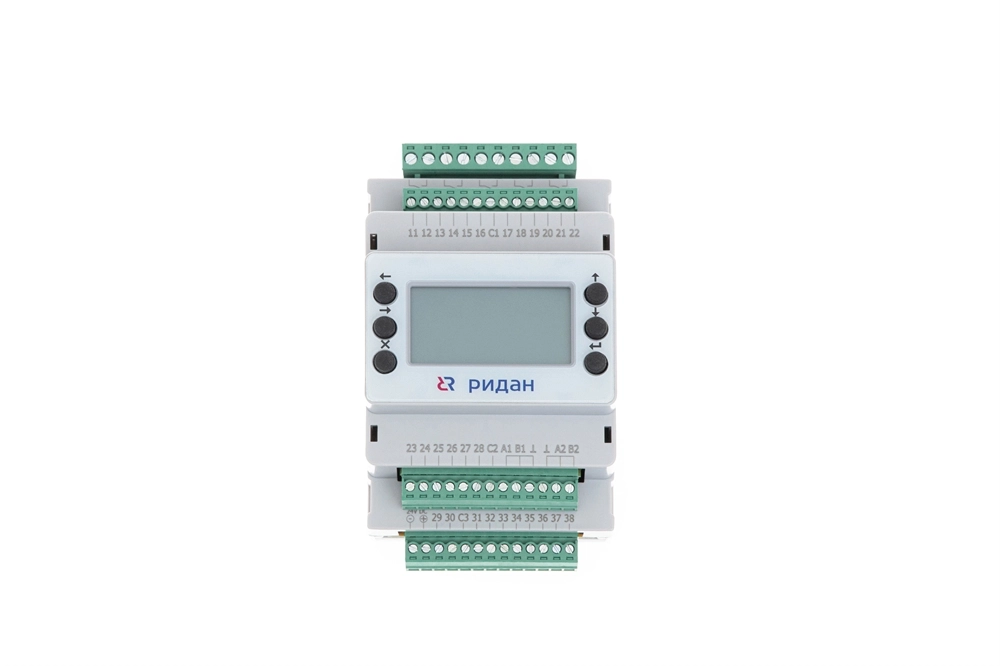

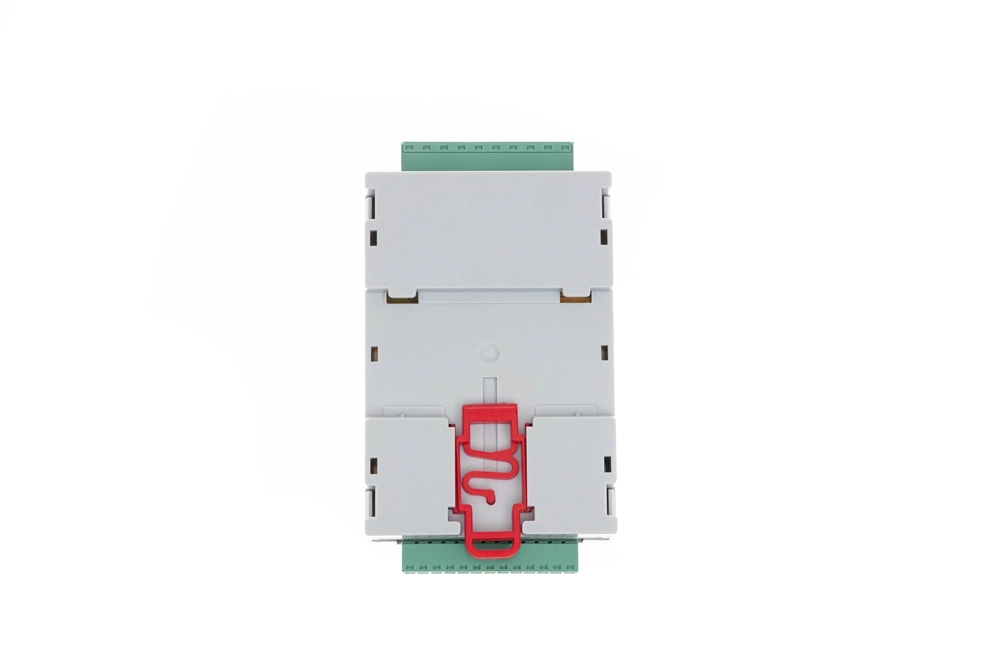

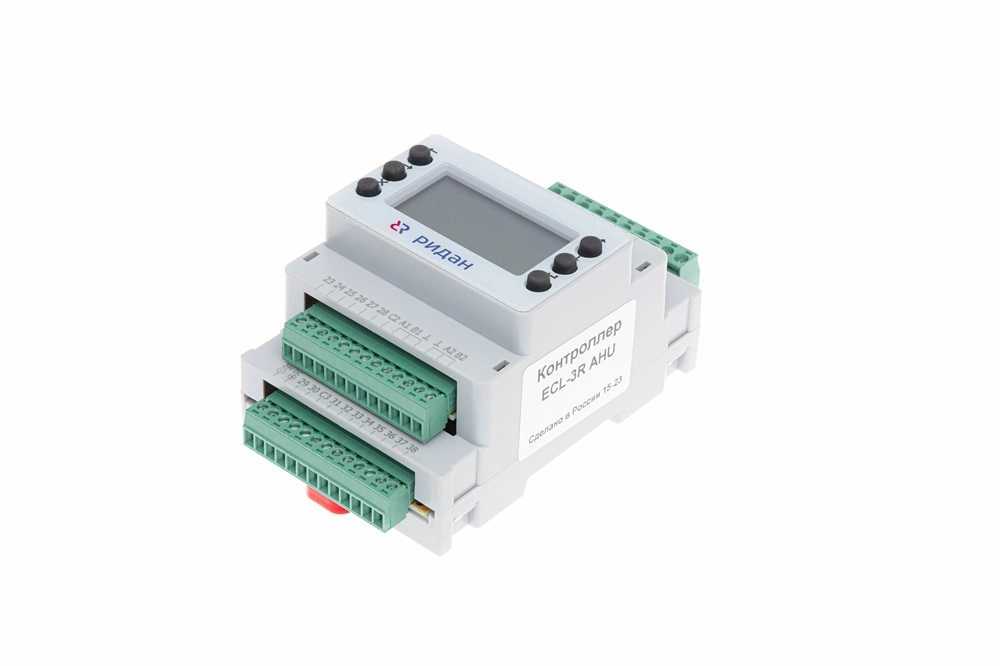

Ридан комплект для вентиляционных установок ДУ32-32 с контроллером ECL-3R AHU

Артикул:

088r0046

Категория

Вентиляция

Вес

кг.

Ед. измерения

шт

Наличие

Доставим сегодня на 1 складe (

шт

)

Рейтинг

0 отзывов

Количество

129 931,30

₽/шт

88 353,30

₽/шт

выгода

41 578,02₽/шт

Получить оптовую цену

Цены на сайте с НДС, руб.

Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ

Ридан комплект для вентиляционных установок ДУ32-32 с контроллером ECL-3R AHU сертифицирован производителем , передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.

Характеристики:

a, мм

1 ¼
B, мм

21,4
D, мм

32
Dэф, мм

32
EAN (multi-pack)

5702424656348
EAN (single-pack)

5702424649234
H, мм

65
IP

31
L, мм

96
ØD, мм

32
PH среды

Мин. 7 , Макс 10
RS 485

да
RS-485

Скорость 2400 - 115200 бит/с 2шт
RTC - часы реального времени

Резервное питание от встроенного аккумулятора не менее 30 дней
S, мм

47

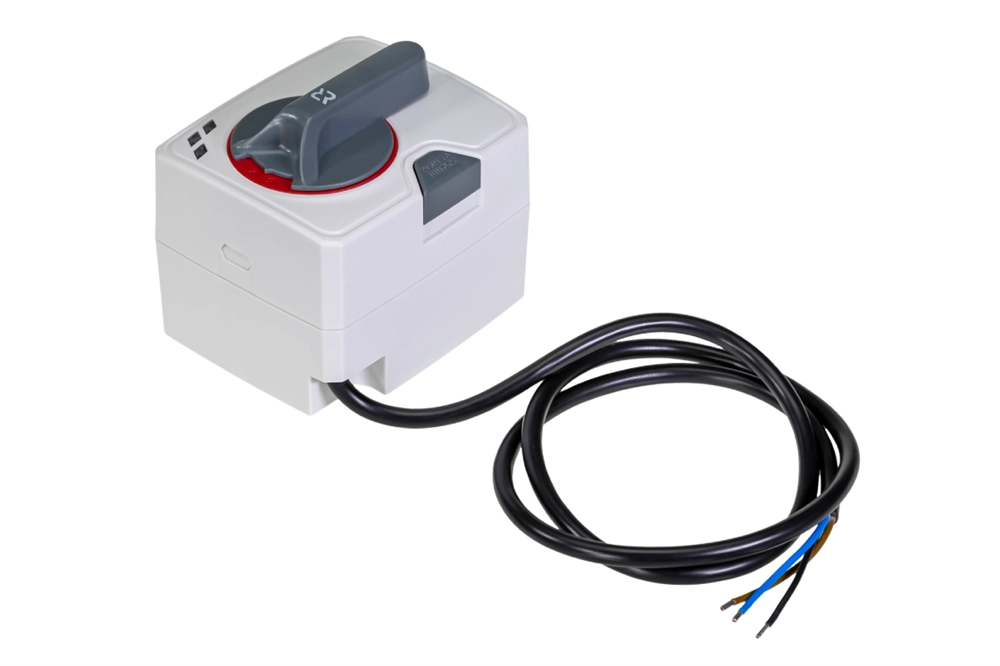

Вид привода или регулирующего блока

AMB-162R
Время поворота, с/90°

60/120
Входной управляющий сигнал

От 0 до 10 В (от 2 до 10 В)
Выходной сигнал

От 0 до 10 В (от 2 до 10 В)
Габаритные размеры упаковки (ДхШхВ), мм

250х210х275
Герметичность затвора (объем протечки / класс герметичности)

не более 1% потока
Герметичность затвора по ГОСТ 9544

Класс А (Отсутствие видимых утечек в течение времени испытания)
Диапазон допустимого напряжения

18-36
Диапазон измерения чувствительного элемента

от -50 до 110 °C
Диапазон настройки уставки,°C

-30..+15, заводская уставка 7

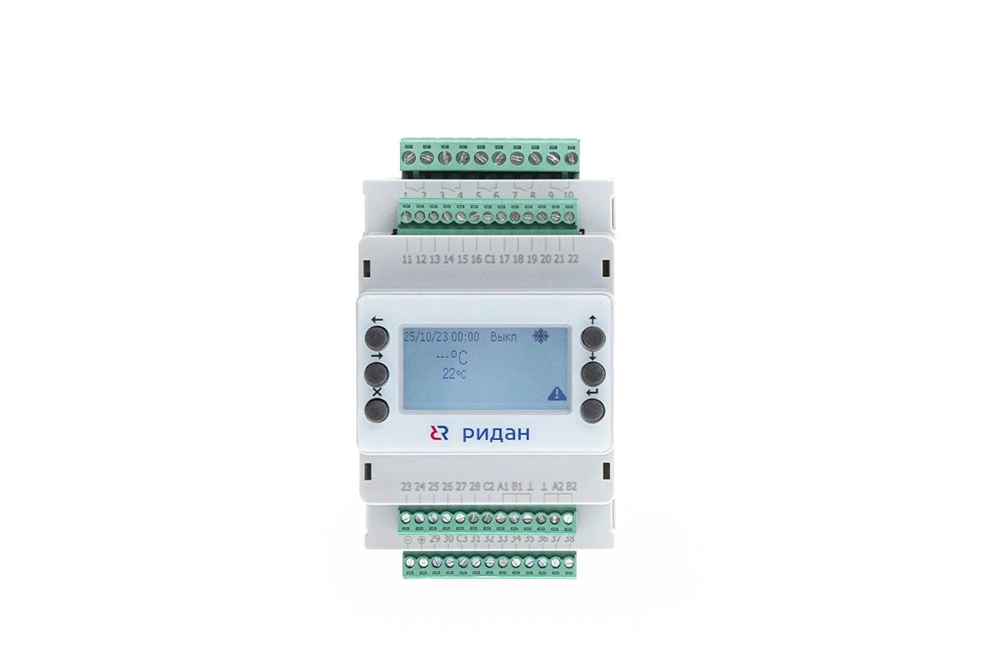

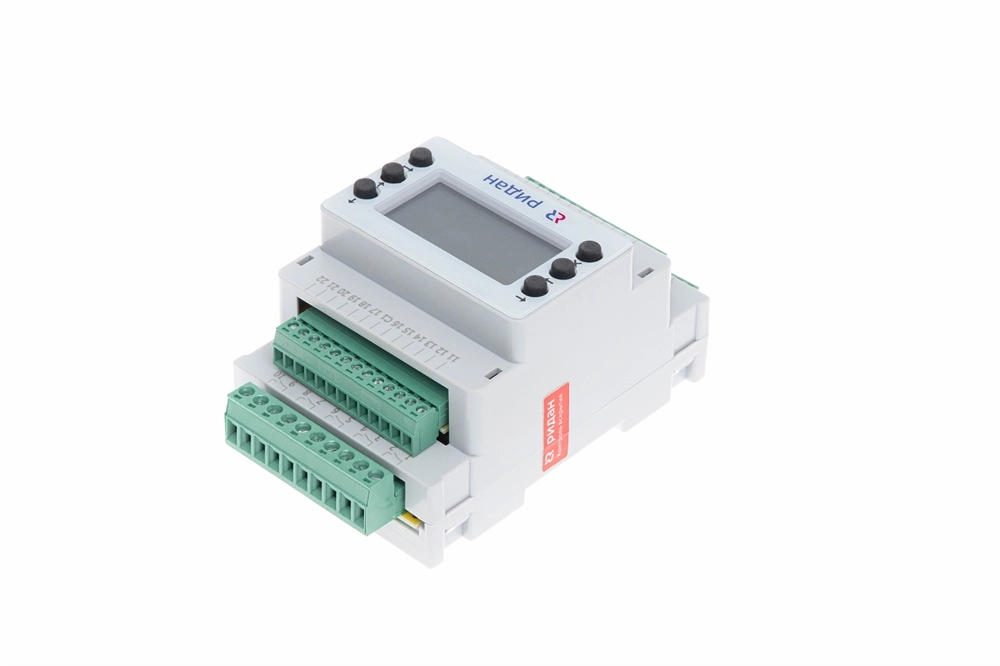

Дисплей и клавиатура

Монохромный Жки 192*64 точки с подсветкой, 6 кнопок
Дифференциал, °C

2..10, заводская уставка 2
Длина (L), мм

96

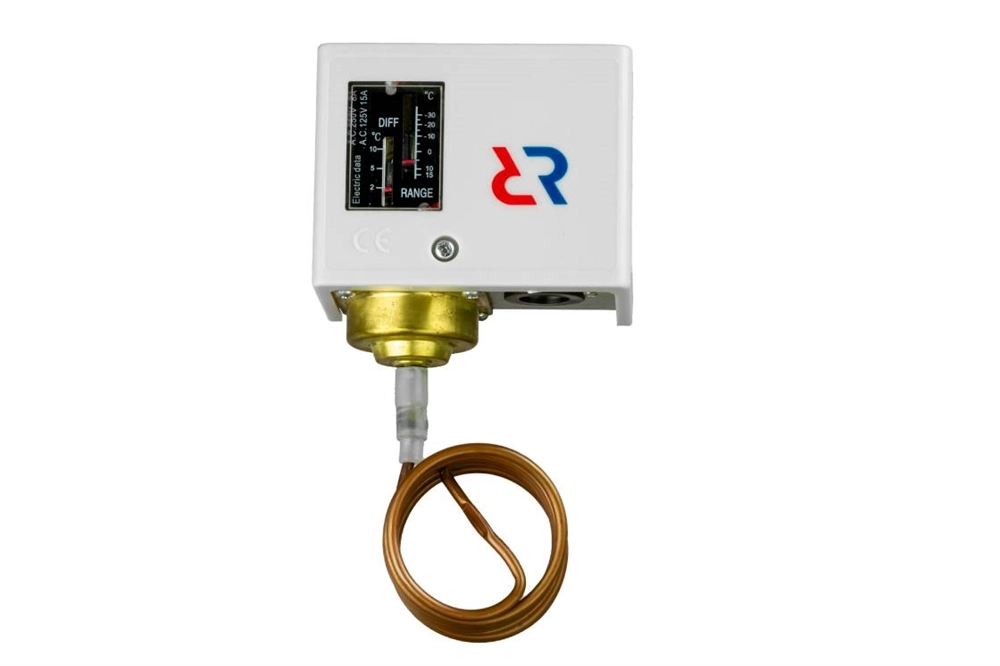

Длина капиллярной трубки, м

6

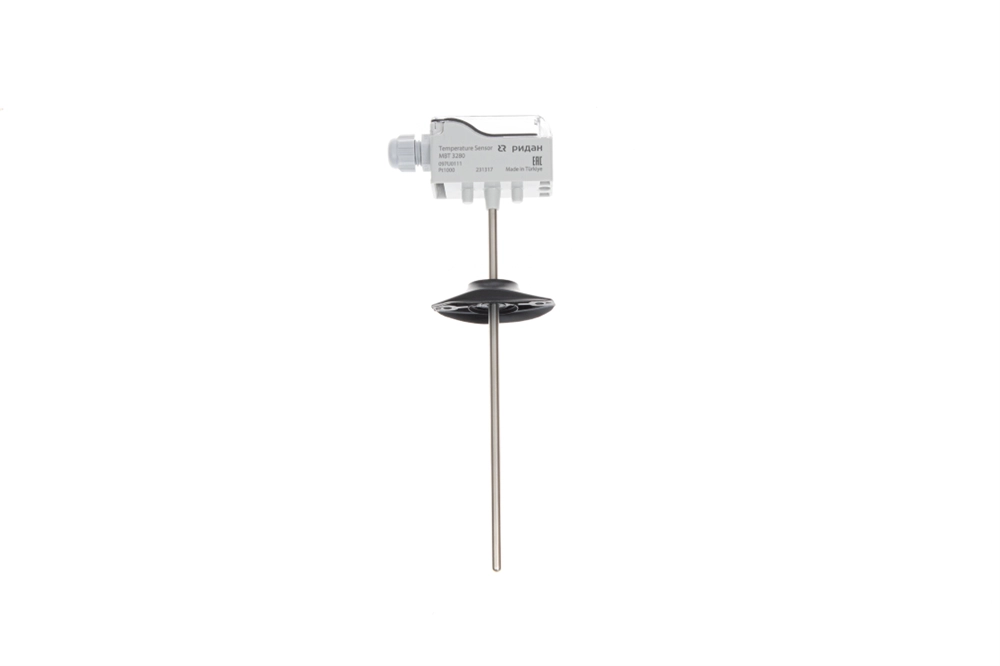

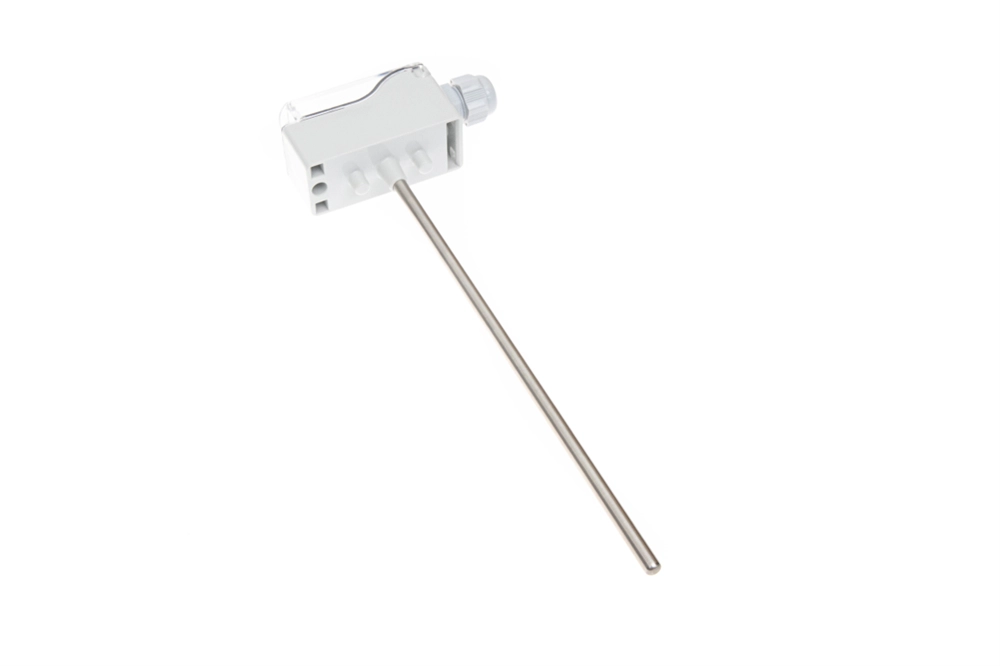

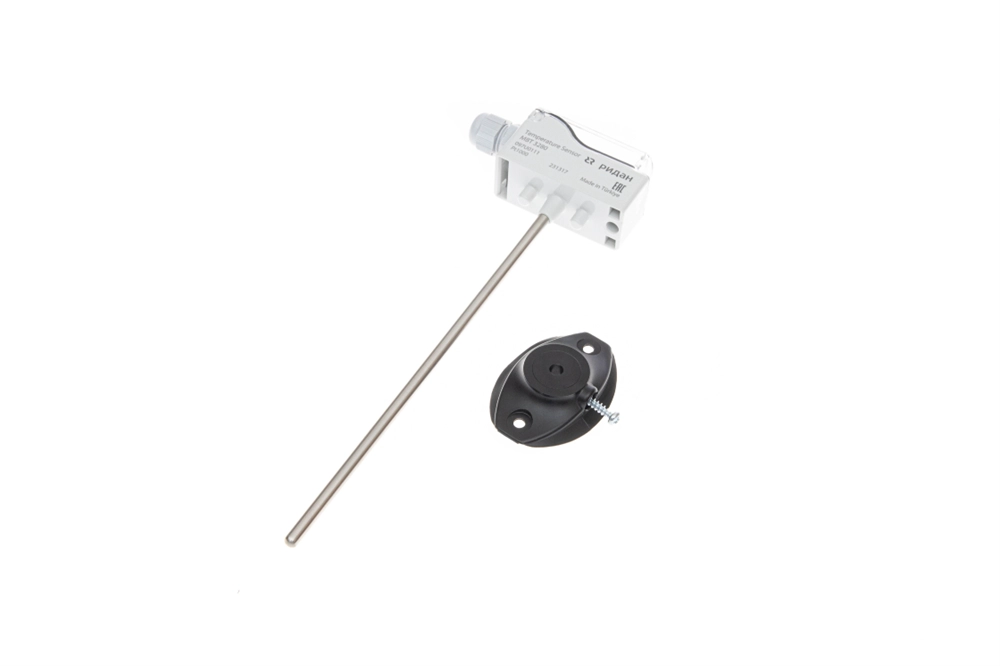

Длина погружной части датчика, мм

200
Дополнительный концевой выключатель

нет
Допустимая концентрация гликоля

0,5
Запорный элемент (шар, диск, золотник)

Латунь EN 12165 CW617N
Затвор

латунь CW602N
Интеграция в Cloud-Control

нет
Исполнение

латунный полнопроходной
Клапаны с которыми комбинируется электропривод

HFE-3R (Ду20-100) HRB-3R; AMZ-112/3R
Класс допуска

Класс B: ± (0,3 + 0,005 | t |)
Класс изоляции (ГОСТ Р МЭК 60085-2011)

H
Климатическое исполнение

Категория 3 по ГОСТ 15150-69
Количество (multi-pack)

12
Количество скоростей

1
Контактная группа

SPDT
Концевой выключатель

нет
Корпус

Латунь EN 12165 CW617N
Крутящий момент при PN, Нм

5
Крутящий момент, Н*м

10; для партий с датой производства до 01.05.2023 (18/23) - 6 нМ
Максимальная допустимая электрическая нагрузка на контактную группу

125VAC, 15A; 250VAC, 8A; 24VDC, 8A
Максимальная температура рабочей среды T max

110
Максимальная температура теплоносителя, °C

110
Максимально допустимый перепад давлений, бар

2
Максимальный момент затяжки при монтаже, Усилие- Нм

150
Материал гайки

Коррозионностойкая Сталь 304
Материал защитной гильзы

нержавеющая сталь
Материал корпуса

чугун
Материал пружины

нержавеющая сталь Aisi304
Материал рабочего колеса

Композит
Материал шайбы

пластмасса

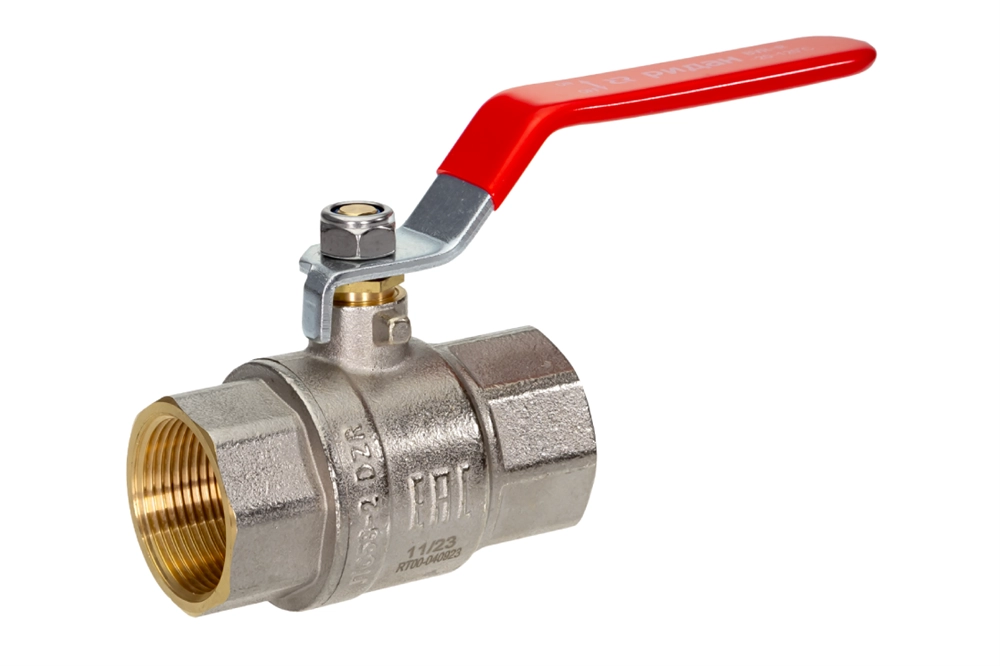

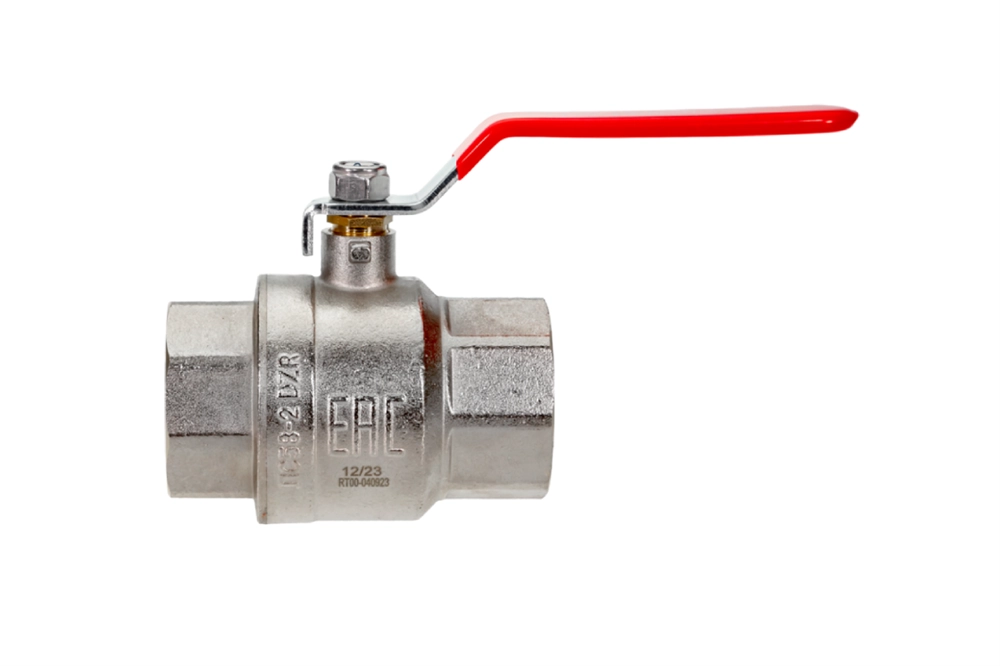

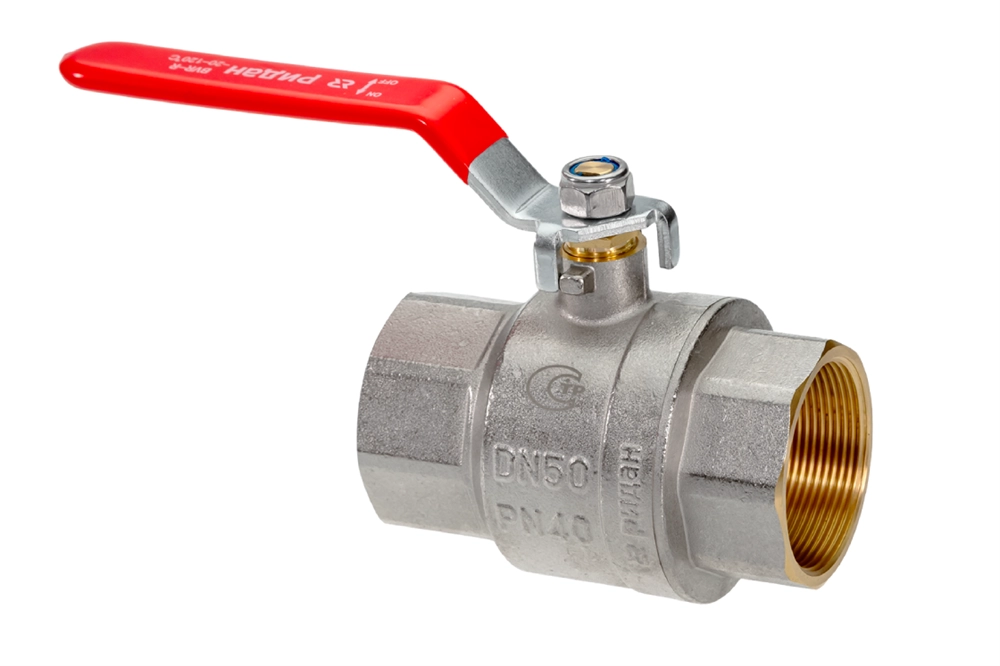

Материал шара

латунь ЛС58-2
Материал штока

латунь ЛС58-2 (1) латунь ЛС59 (2)
Минимальная температура рабочей среды T min

-20

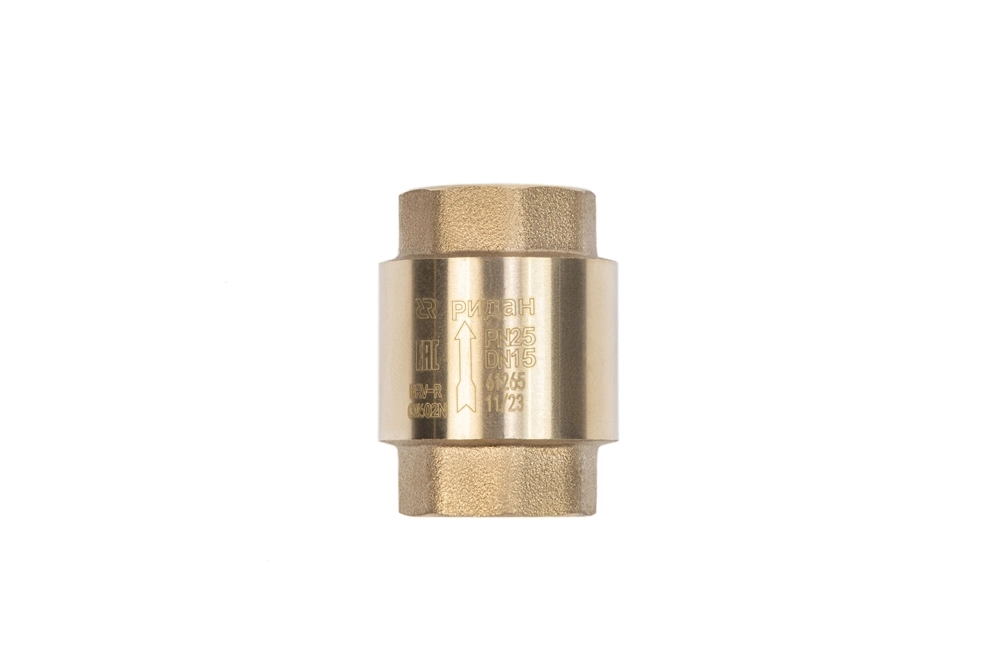

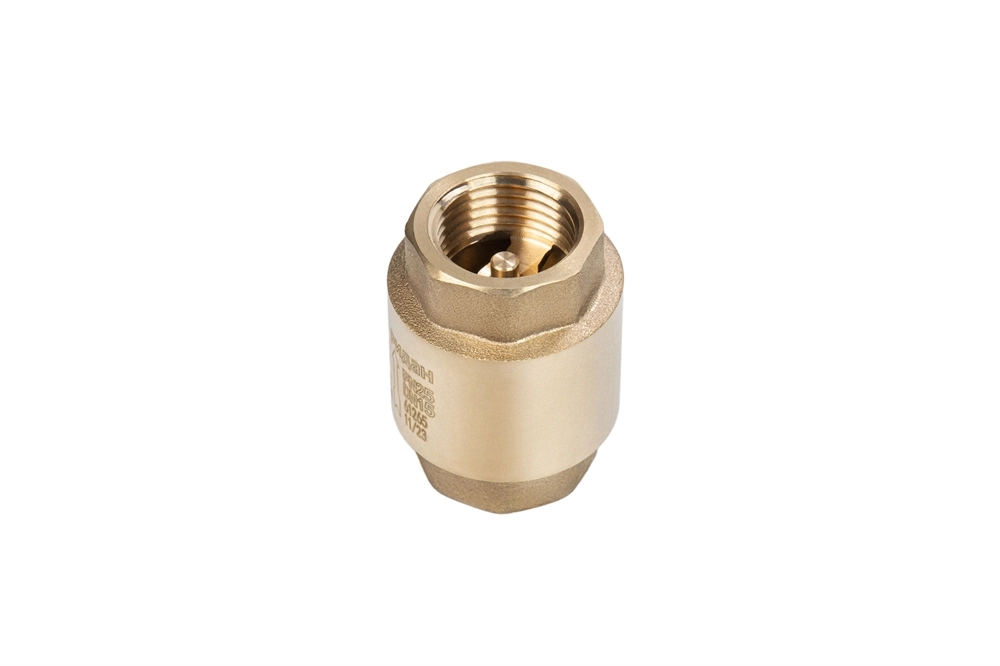

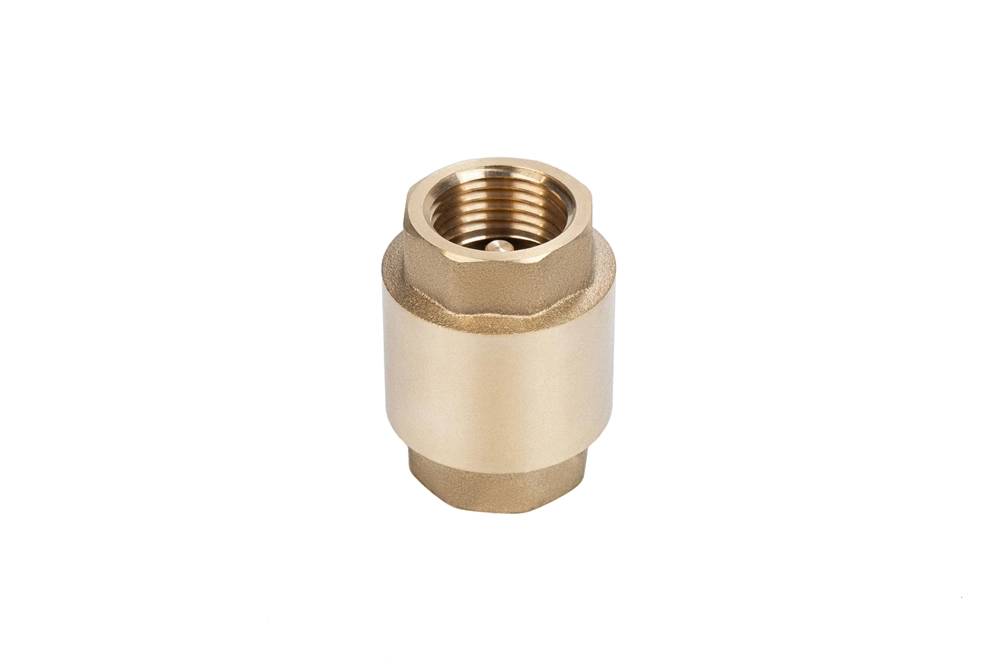

Минимальное давление открытия, бар

0,02
Монтажная длина, мм

220

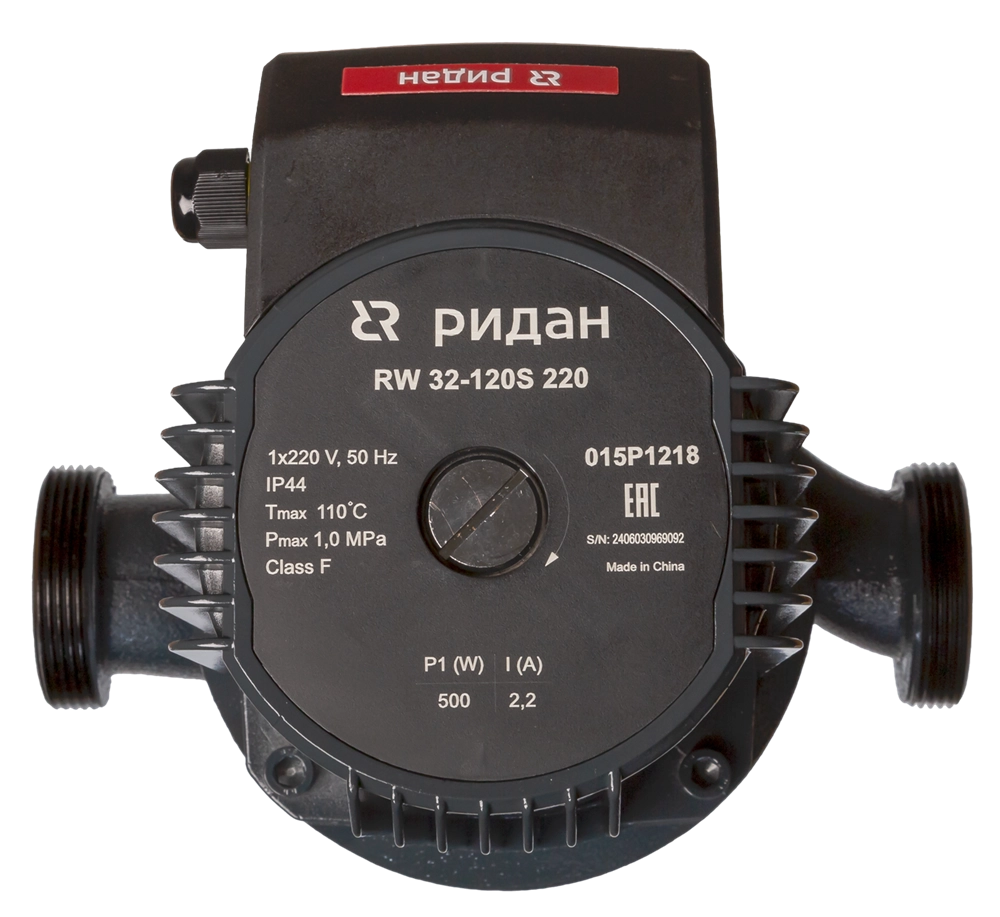

Мощность электродвигателя P1, Вт

500
Наличие Ethernet

нет
Направление подачи рабочей среды

Проходной (одностороннее)
Напряжение питания

1х220 В, 50 Гц
Напряжение питания, В

24V DC
Номинальное давление (PN), бар

10
Номинальный диаметр (DN), мм

32
Особенности

в комплекте пластиковые крепления для капиллярной трубки
Относительная влажность окружающей среды, %

5-95, без выпадения конденсата
Питающее напряжение, В

24 (от +10 до -15%; переменный или постоянный ток)
Подключение кабеля

Уплотняемый ввод для кабелей диаметром 6 - 14 мм
Потребляемая мощность, ВА

5
Потребляемая мощность, Вт

5
Примечание

Не предназначены для бытового применения
Присоединение к трубопроводу

внутренняя резьба по UNI ISO 228/1
Пробное (испытательное) давление согласно ГОСТ 356, бар

1,5PN
Пробное давление, бар

1,5PN (ГОСТ 356)
Пропускная способность Kvs, м³/ч

84
Рабочая среда

вода или 50% водный раствор гликоля
Рабочая температура окружающей среды, °С

От -10 до + 50
Рабочее давление, бар

40 (ГОСТ 356)
Размер присоединительной резьбы, дюймы

1,25

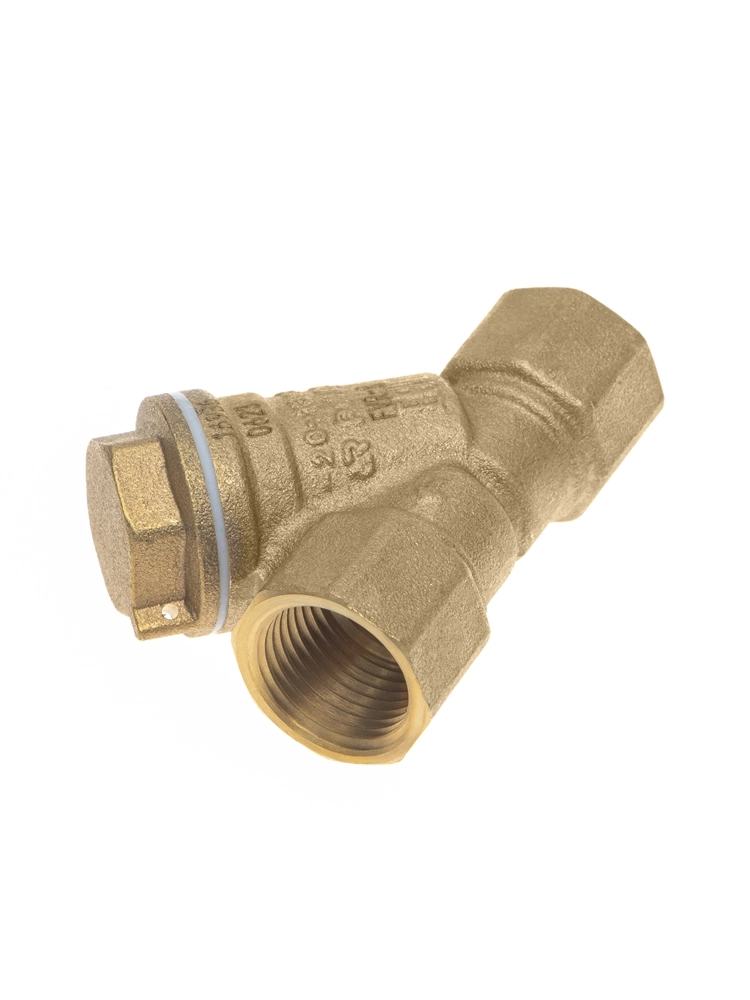

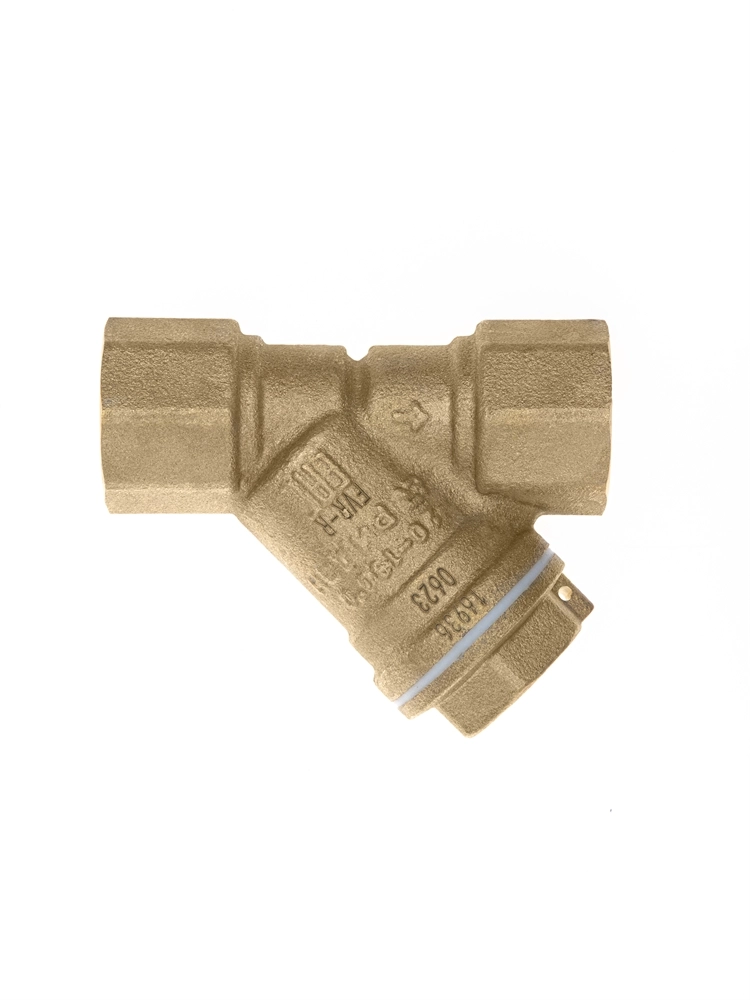

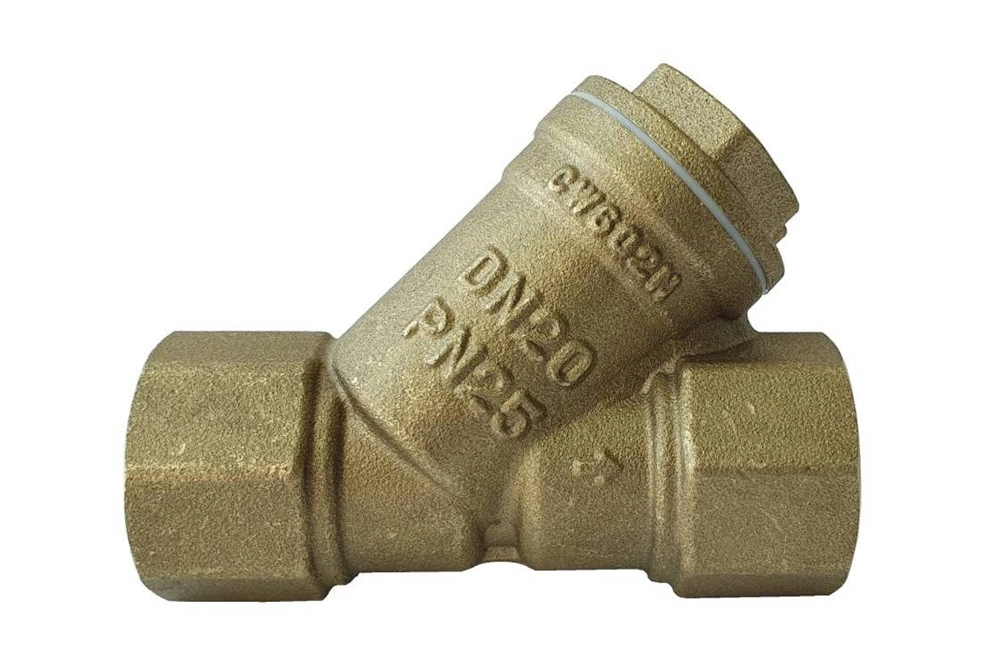

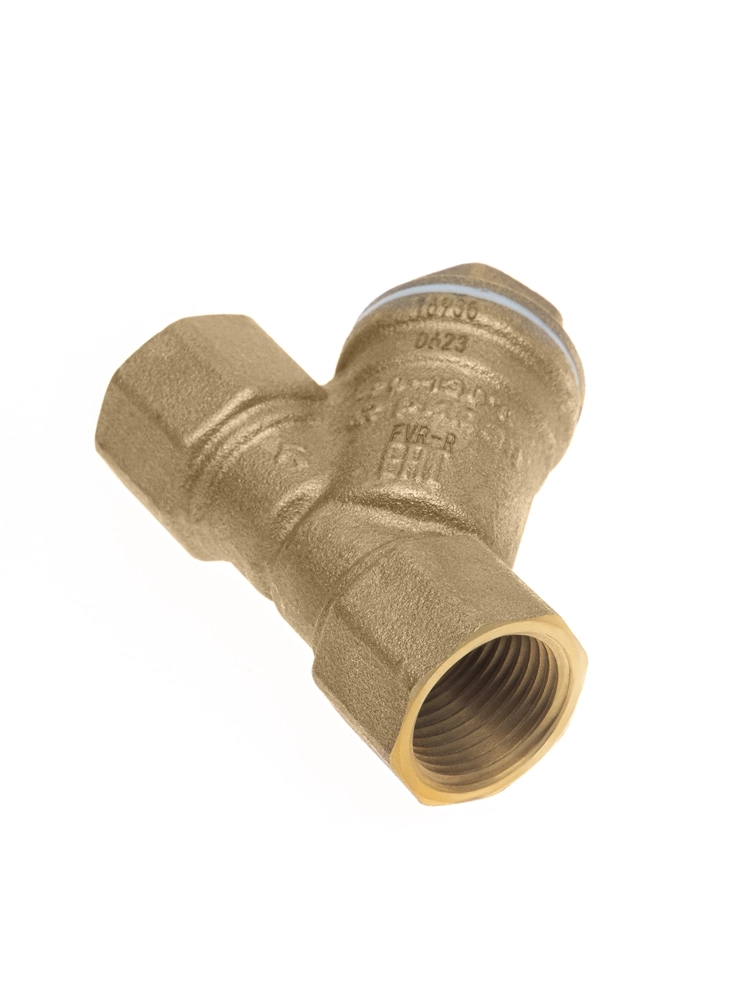

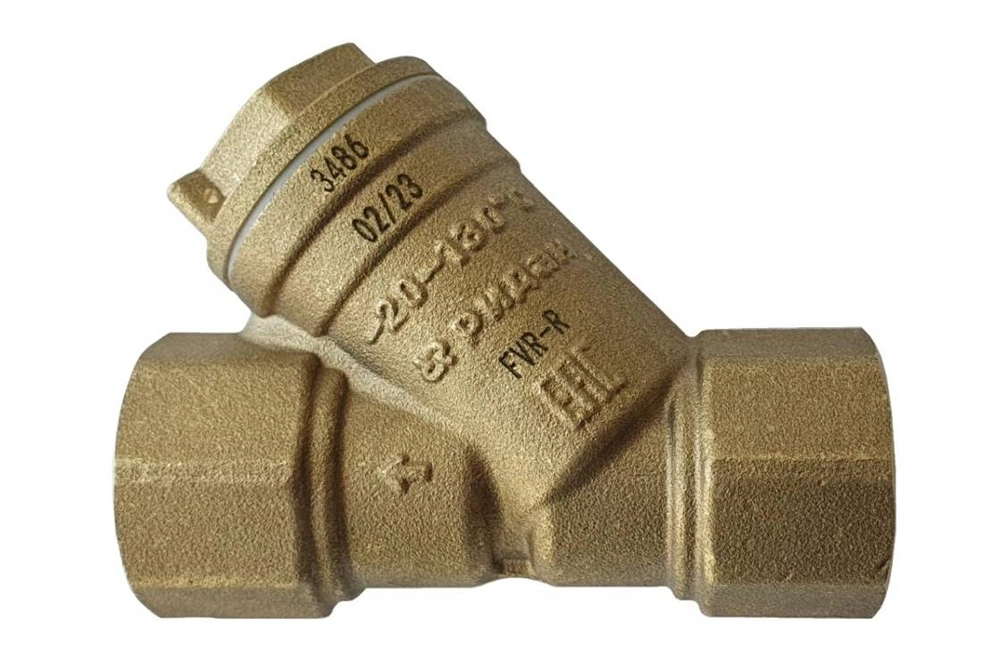

Размер ячейки сетки, мм

0,5
Регулирования по давлению

нет
Резьбовой патрубок

латунь CW602N
Ручное позиционирование

Механическое
Сальниковый блок

Латунь EN 12165 CW617N
Сброс

Автоматический
Средний срок службы, лет

10
Степень безопасности

II в соответствии с EN 60730-1
Степень защиты (ГОСТ 14254-2015)

IP44
Температура окружающей среды (режим работы)

+7…+55
Температура окружающей среды (хранение/транспортировка), °C

-20…+60
Температура окружающей среды, °C

-30°C ..+60°C
Температура окружающей среды, °С

от -10 до +40
Температура окружающей среды, oC

0...+40
Температура рабочей среды, °С

от -10 до 110
Температура транспортировки и хранения, °С

От −30 до +80
Температура транспортировки и хранения, oC

-30...+55
Тип дифференциала

Настраиваемый
Тип наполнителя

Парообразный
Тип присоединения

Резьба
Тип присоединения к трубопроводу

Резьбовое (внутренняя резьба по ISO 7/1)
Точность

±1%
Угол поворота, °

90
Уплотнение

EPDM
Уплотнение затвора

NBR
Уплотнение шара

тефлон PTFE
Уплотнение штока

EPDM
Управление

Рукоятка
Управление контурами

Вент
Уровень звукового давления, dB(A)

50
Устройство защиты

Нет
Характеристика регулирования

S- образная
Частота тока, Гц

50/60

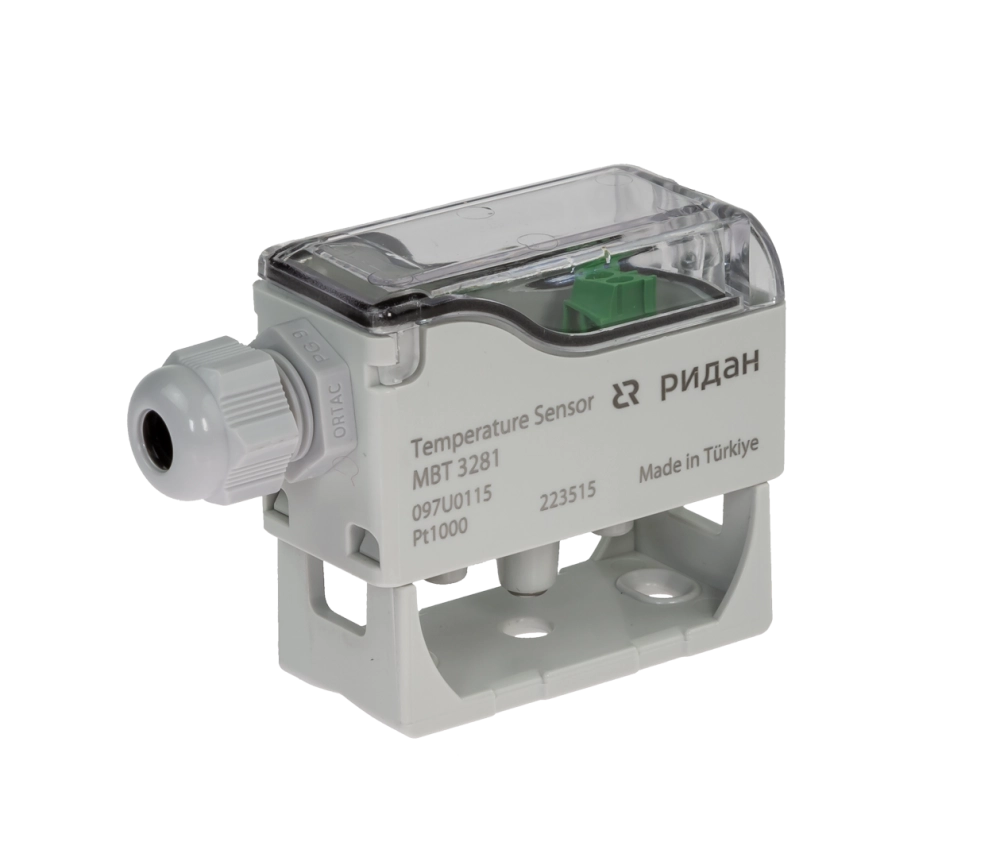

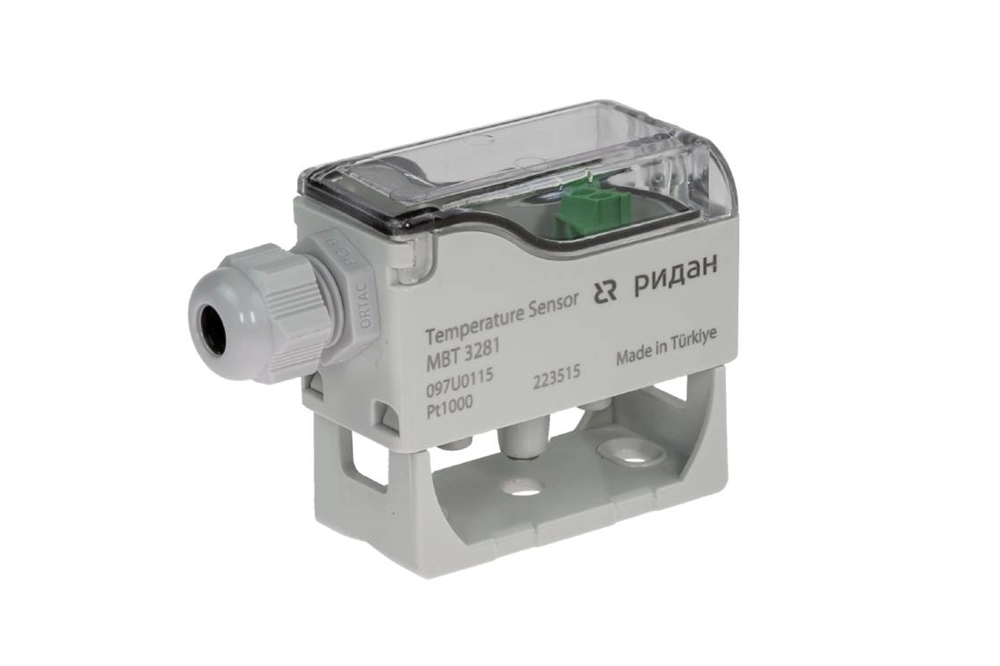

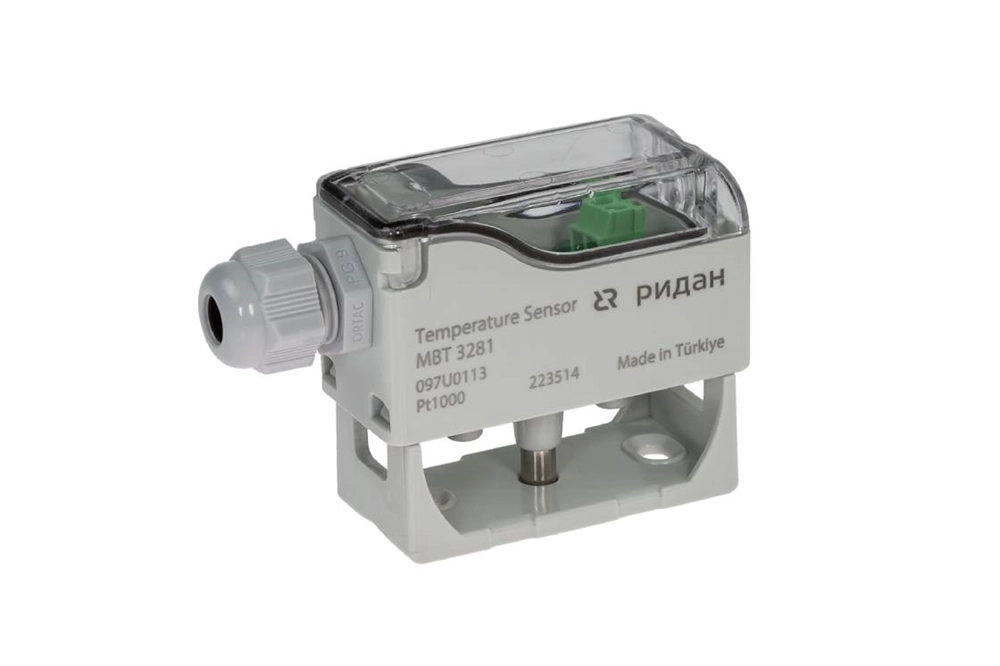

Чувствительный элемент

Pt1000
Электрическое подключение

Кабельный ввод PG9, винтовые клеммы, сечение провода макс. 2,5 мм²
Класс защиты

IP42 в соответствии с EN 60529
