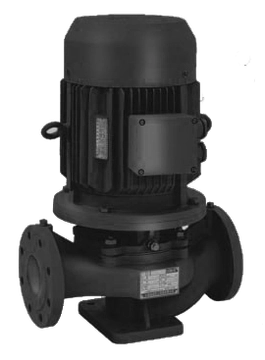

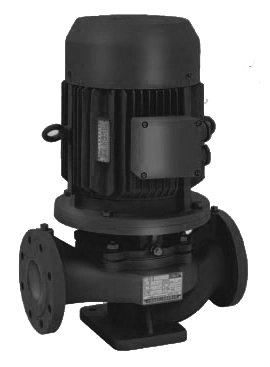

Циркуляционный насос Wellmix TL 65-3/4T, BQQE (3x380В, 0,75кВт)

Насосы серии TL –– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну линию («in-line»).
Предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Область применения

Одноступенчатые центробежные насосы TL с патрубками («in-line») предназначены для перекачивания воды в системах:

• отопления;
• горячего водоснабжения (ГВС);
• вентиляции;
• кондиционирования.

Условия эксплуатации

Насосы серии TL предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.

Вязкость

Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

Материалы исполнения насосов



№	Деталь	Материал
1	Корпус насоса	Чугун
2	Рабочее колесо	Чугун
3	Фонарь	Чугун
4	Торцевое уплотнение	BQQE
5	Вал	Нержавеющая сталь
6	Спускной клапан	Нержавеющая сталь
7	Уплотнение	Viton

Гидравлические характеристики:

Модель	Артикул	Qном [м³/ч]	Нном [м]	Р2 [кВт]	Масса [кг]
TL 65-3/4T, BQQE	28129935	25	3	0,75	51
TL 65-5/4T, BQQE	28129934	25	5	0,75	67
TL 65-8/4T, BQQE	28129932	25	8	1,1	74
TL 65-13/4T, BQQE	28129930	25	13	2,2	93

Размеры

Модель	Размеры [мм]
	L	H	H1	B1	B2	B3	N1	N2	Øs	ØDN	ØD	ØD1	e	Ød
TL 65-3/4T, BQQE	340	716	135	150	195	235	195	235	14	65	185	145	4	18
TL 65-5/4T, BQQE	340	716	135	150	195	235	195	235	14	65	185	145	4	18
TL 65-8/4T, BQQE	360	770	135	160	195	235	195	235	14	65	185	145	4	18
TL 65-13/4T, BQQE	400	810	130	180	195	235	195	235	14	65	185	145	4	18
