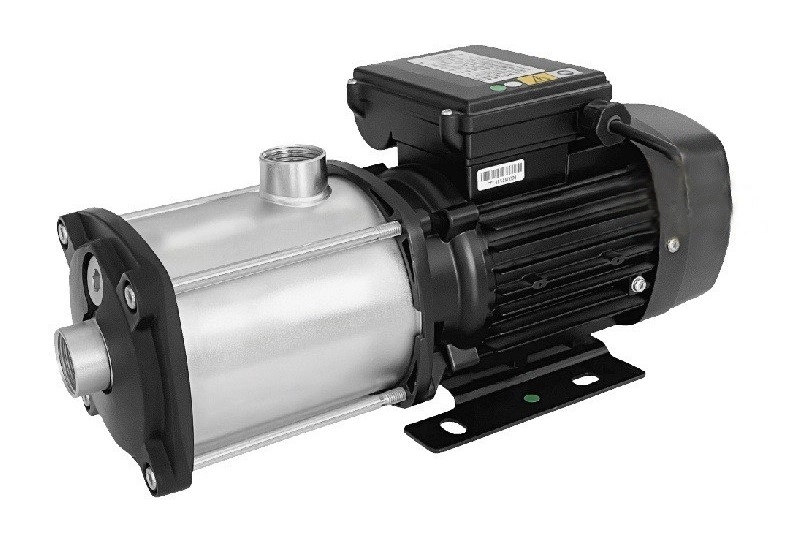

Многоступенчатый насос Wellmix CMI 1-30-BQCE (1х220В, 0,25кВт)

ОБЩИЕ СВЕДЕНИЯ

CMI – серия горизонтальных многоступенчатых насосов с гидравлической частью из нержавеющий стали.
Насосы CMI предназначены для перекачивания чистой воды и жидкостей, химически не агрессивных к материалам насоса.
Присоединение насоса к трубопроводам резьбовое.

–    все компоненты гидравлической части выполнены из нержавеющей стали
–    многоступенчатые камеры с рабочими колеса находятся в едином корпусе
–    рабочие колеса смонтированы на единый вал с электродвигателем
–    компактные габаритные размеры

–    перекачивание воды в системах водоснабжения;
–    повышение давления в высотных зданиях, промышленных установках;
–    перекачивание воды в системах сверхтонкой фильтрации и обратного осмоса;
–    перекачивание производственных технологических жидкостей;
–    перекачивание жидкости в системах отопления, кондиционирования, вентиляции;
–    системы пожаротушения.

Насос не предназначен для установки в условиях воздействия агрессивных и взрывоопасных сред. Относительная влажность воздуха не должна превышать 95%, температура окружающей среды должна находится в диапазоне от 0 до +50 °С.
Если температура окружающей среды превышает рекомендованную максимальную температуру, то эксплуатировать электродвигатель в режиме полной нагрузки не рекомендуется по причине недостаточного охлаждения. В таких случаях необходимо использовать электродвигатель большей мощности.
Температура перекачиваемой жидкости должна находится в диапазоне от -20 до +120 °С. Максимальное рабочее давление составляет 10 бар.

№	Наименование	№	Наименование
1	Транспортировочная заглушка	12	Рабочее колесо
2	Заглушка	13	Промежуточная рабочая камера
3	Уплотнительное кольцо	14	Длинная втулка
4	Стяжной болт	15	Диффузор
5	Передняя крышка насоса	16	Короткая втулка
6	Корпус насоса	17	Шайба
7	Уплотнительное кольцо	18	Торцевое уплотнение
8	Гайка	19	Уплотнительное кольцо
9	Гравёр	20	Задняя крышка насоса
10	Гайка прижимная	21	Электродвигаель
11	Первая рабочая камера

Модель	Артикул	Qном, м3/ч	Нном, м	Р2, кВт	Напряжение, В	Ток, А	Защита по току	Масса, кг
CMI 1-20-BQCE	28019999	1	18	0,25	1х220	2	есть	7,6
CMI 1-20T-BQCE	28019998	1	18	0,25	3х380	0,7	нет	7,6
CMI 1-30-BQCE	28019997	1	26	0,25	1х220	2	есть	8
CMI 1-30T-BQCE	28019996	1	26	0,25	3х380	0,7	нет	8
CMI 1-40-BQCE	28019995	1	33	0,37	1х220	2,4	есть	8,3
CMI 1-40T-BQCE	28019994	1	33	0,37	3х380	1	нет	8,3
CMI 1-50-BQCE	28019993	1	38	0,37	1х220	2,4	есть	8,6
CMI 1-50T-BQCE	28019992	1	38	0,37	3х380	1	нет	8,6
CMI 1-60-BQCE	28019991	1	46	0,37	1х220	2,4	есть	9
CMI 1-60T-BQCE	28019990	1	46	0,37	3х380	1	нет	9
CMI 1-70-BQCE	28019989	1	53	0,55	1х220	3,8	есть	10
CMI 1-70T-BQCE	28019988	1	53	0,55	3х380	1,4	нет	10

Модель	Размеры, мм
	L1	L2	L3	L4	H	B1	B2
CMI 1-20-BQCE	318	128	96	68	170	158	125
CMI 1-20T-BQCE	318	128	96	68	174	158	125
CMI 1-30-BQCE	318	128	96	68	170	158	125
CMI 1-30T-BQCE	318	128	96	68	174	158	125
CMI 1-40-BQCE	336	146	96	86	170	158	125
CMI 1-40T-BQCE	336	146	96	86	174	158	125
CMI 1-50-BQCE	354	164	96	104	170	158	125
CMI 1-50T-BQCE	354	164	96	104	174	158	125
CMI 1-60-BQCE	390	199	96	140	170	158	125
CMI 1-60T-BQCE	390	199	96	140	174	158	125
CMI 1-70-BQCE	415	199	96	140	180	158	125
CMI 1-70T-BQCE	415	199	96	140	188	158	125

• Максимальная температура окружающей среды, °С

  50
• Максимальный напор,м

  29
• Масса,кг

  8
• Материал корпуса

  Нержавеющая сталь AISI304
• Материал рабочего колеса

  Нержавеющая сталь AISI 304
• Мощность,кВт

  0.25
• Напряжение, В

  220
• Патрубок на напорной стороне

  1"
• Патрубок на стороне всасывания

  1"
• Рабочее давление

  10
• Расход, м3/ч

  1
• Стандарт присоединения

  Резьба G
• Тип насоса

  Горизонтальный многоступенчатый
