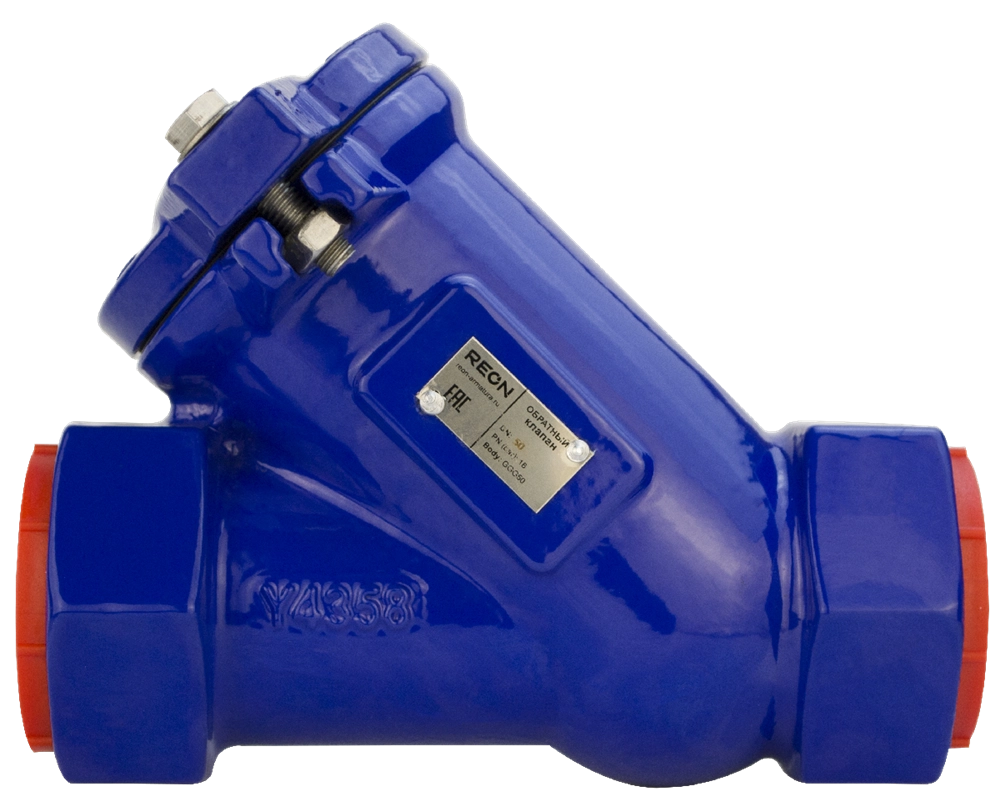

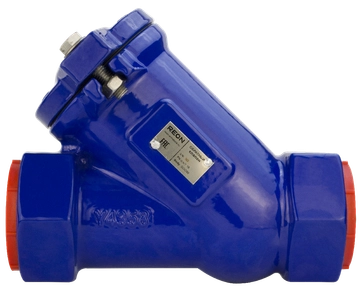

Обратный клапан шаровой резьбовой REON тип RSV36 DN 32

Артикул:

032rsv36

Категория

Клапаны обратные

Вес

кг.

Ед. измерения

шт

Наличие

Доставим сегодня на 1 складe (

шт

)

Рейтинг

0 отзывов

Количество

5 595,38

₽/шт

Получить оптовую цену

Цены на сайте с НДС, руб.

Специальные условия для юридических лиц Индивидуальный прайс и объёмные скидки
Отсрочка платежа Отсрочка предоставляется юридическим лицам по согласованию с менеджером
Опоздаем — 10% на следующий заказ Привезём в согласованный интервал или сделаем дополнительную скидку 5% на следующий заказ

Описание

Обратный клапан шаровой используется для защиты трубопровода от обратного потока рабочей среды. Обратный клапан не предназначен для использования в качестве запорной арматуры.

Область применения

Обратный клапан шаровой применяется в системах горячего и холодного водоснабжения и канализации, в том числе и ливневой.

Технические характеристики

1	Номинальный диаметр, DN	25-80 мм
2	Максимальное давление, PN	16 бар
3	Рабочая температура	От -10°С до +70°С
4	Максимальная температура	+80°С
5	Присоединение	Резьбовое
6	Класс герметичности	АА (по ГОСТ 9544-2015)

Габаритные и присоединительные размеры

		Размеры, мм			Размеры резьбы	Масса, кг
Артикул	DN	L	ØВ	H	G	Масса, кг
025RSV36	25	135	52	70	1''	1,4
032RSV36	32	135	52	74	1 1/4''	1,4
040RSV36	40	145	58	94	1 1/2''	1,8
050RSV36	50	175	71	115	2''	2,8
065RSV36	65	200	90	130	2 1/2''	5,5
080RSV36	80	248	105	150	3''	9,8

Материалы конструкции

1	Корпус	Высокопрочный чугун GGG50
2	Шар	NBR (DN25-40); Сталь, покрытая NBR (DN50-80)
3	Прокладка крышки	NBR
4	Крышка	Высокопрочный чугун GGG50
5	Болт	Нерж. сталь AISI304
6	Шайба	Нерж. сталь AISI304
7	Гайка	Нерж. сталь AISI304

Kv (м³/ч) обратного клапана

DN	25	32	40	50	65	80
Kv	21	29	57	90	140	253

Условия монтажа

Не допускается использовать клапаны обратные на рабочие параметры, отличные от указанных в технической документации.
Перед началом эксплуатации трубопровод необходимо продуть для удаления окалины и грязи.
Соосность трубопровода и расстояние между фланцами должны быть в пределах 3-5 мм от идеальных, чтобы в процессе монтажа на клапан не приходилась чрезмерная механическая нагрузка.
Клапан устанавливается на трубопровод так, чтобы стрелка на его корпусе совпадала с направлением движения среды, и, для обеспечения равномерного износа при эксплуатации, не ближе 3-5 диаметров после поворота трубы.
Клапан может устанавливаться на горизонтальном или вертикальном (при условии движения воды снизу вверх) участках трубопровода.

Требуется обеспечить достаточное пространство вокруг обратного клапана для будущих работ по техническому обслуживанию.
Поток среды должен быть направлен по стрелке на корпусе клапана.
Перед монтажом необходимо тщательно очистить уплотнительные поверхности обратного клапана и присоединительных фланцев.
Затяжку крепежных болтов необходимо осуществлять равномерно.
После запуска системы убедитесь в отсутствии протечек в местах присоединения.
Не забудьте проверить на наличие утечек после не- скольких часов работы.

Условия эксплуатации

Клапаны обратные REON не требуют постоянного ухода.
Периодически осматривайте клапан на предмет протечки среды.
Проверку клапана можно провести при замене трубопроводов.

Внимание!

Не прикасайтесь к работающему изделию в связи с тем, что возможен нагрев поверхностей.
Перед началом технического обслуживания или демонтажем убедитесь, что изделие не находится под давлением и не имеет высокую температуру.
Не удаляйте с изделия шильдик с маркировкой.
Проверять обратные клапаны необходимо регулярно, особенно работающие не постоянно, на наличие утечек через уплотнения.

Условия транспортировки и хранения

Хранение и транспортировка должна осуществляться без ударных нагрузок при температуре -40…+65 °С.
Не допускается попадание посторонних предметов внутрь или падений изделия.
Проверку клапана можно провести при замене трубопроводов.
Изделие должно храниться в незагрязненном помещении и быть защищено от воздействия атмосферных осадков.
При транспортировке корпус изделия должен быть защищен от повреждений.

Гарантийные обязательства

Гарантийный срок при соблюдении потребителем правил транспортировки, хранения, монтажа и эксплуатации устанавливается 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи. Все вопросы, связанные с гарантийными обязательствами, обеспечивает предприятие-продавец.

Обратный клапан шаровой резьбовой REON тип RSV36 DN 32 сертифицирован производителем , передача сертификатов осуществляется в момент отгрузки товара после обращения покупателя.

Характеристики:

Максимальная температура

+80°С
Максимальное давление

16
Рабочая температура

От -10°С до +70°С
Размерный ряд серии

25-80
Тип (серии)

RSV36
